【SAB】EV車試験機器向け高電圧ケーブル

2024/06/19

１．はじめに

SAB社は世界有数のケーブル製造業者として、10 年以上にわたり高電圧ケーブルの開発と最適化、およびEV車/電気自動車のコンポーネント向け高電圧測定技術・試験の課題解決に取り組んできました。

SAB社では世界中の様々な自動車メーカー様やその試験機器・設備メーカー様へ信頼性の高い高電圧ケーブルを提供している実績があり、他社ケーブルメーカーではなかなか提案が難しい特殊なご要求や少数の保守・メンテナンス用のご依頼にも柔軟に対応しております。

現在までに提案を行ってきた実績のあるケーブルの他、フルカスタムとなるケーブルのご依頼に対しても少量からご提案が可能であり、現在ご使用しているケーブルの交換頻度低減や、対応ケーブルが見つからず困っているお客様などお客様が抱えている様々な問題点や課題をヒアリングしながらご要求に合わせた提案を行う「カスタムケーブル」こそ得意とする専門メーカーです。

２．高電圧高柔軟ケーブルの特徴

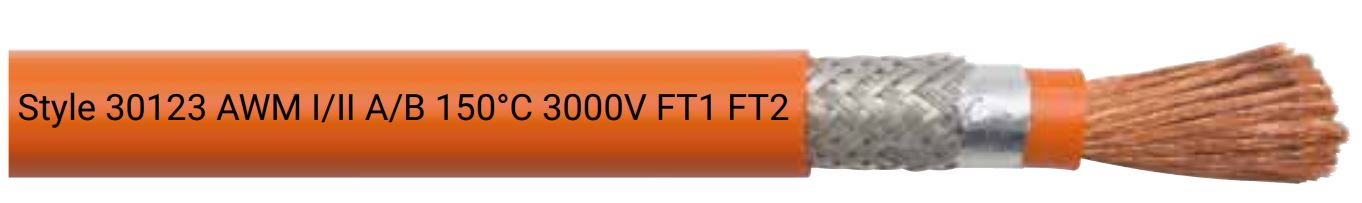

SAB社の提案する高電圧ケーブルの1シリーズであるB 110 Cは以下のような特徴がございます。

概要
柔軟性の高い Besilen®（SAB社特許取得の独自配合シリコンベース素材）被覆の高電圧シングルコアシールドcULus 認定ケーブル

用途
この高電圧ケーブルは、コンバーターを EV車テストベンチに接続するなどの用途に適しています。
定格電圧が高いため、SAB社の高電圧ケーブルはさまざまなコンポーネントやパワーエレクトロニクスに使用できます。
ケーブルの柔軟性の高い構造により、いかなる環境においても限られた狭いスペースにおいても完璧な敷設が可能です。

特徴
〇非常に柔軟性が高いため限られたスペースでも敷設可能
〇優れたシールド特性によるEMC対策
〇最高+250℃までの耐熱性
〇最少曲げ半径6xDで低温でも柔軟
〇難燃性および自己消火性
〇良好な耐候性により幅広い使用環境で敷設可能
〇UL認定によるアメリカ市場向け輸出に対応

３．製品仕様・構成

SAB社の提案する高電圧ケーブルの1シリーズであるB 110 Cは以下のような仕様・構成を一例として提供しております。

導体	裸銅撚線、極細線
絶縁	Besilen®（シリコンベースのSAB社特許取得の独自素材）　EI2 acc. EN 50363-1 + VDE 0207-363-1 準拠
スクリーン	アルミ箔と錫メッキ銅編組
シース材質	Besilen® （シリコンベースのSAB社特許取得の独自素材）　EM9、EN 50363-2-1 + VDE 0207-363-2-1 準拠
シース色	オレンジ (RAL 2004 に類似)
公称電圧	Uo/U 1.8/3.0 kV AC 　Uo/U 2.7/5.4 kV DC
cULus 電圧	3000 V
試験電圧	6500 V
電流容量	VDE 0298-4 準拠
最小曲げ半径	固定敷設: 6 x d 　可動敷設: 10 x d
温度範囲	固定敷設: -50/+180 °C 　可動敷設: -25/+180 °C 　短時間使用: -25/+250 °C 　cULus: 最大 +150 °C
ハロゲンフリー	IEC 60754-1 + VDE 0482-754-1 準拠
耐火性能	難燃性および自己消火性あり (IEC 60754-1 準拠) 　IEC 60332-1-2 + VDE 0482-332-1-2、cULus FT1、FT2 に準拠
燃焼ガスの腐食性	IEC 60754-2 + VDE 0482-754-2 - 腐食性燃焼ガスの発生なし
耐候性	非常に良好
有害物質含有	なし、欧州連合の RoHS 指令に準拠

４．ラインナップ

SAB社の提案する高電圧ケーブルの1シリーズであるB 110 Cは以下のようなラインナップを一例として提供しております。

item no. 型番	Nominal crosssection	Largest singlewire-ø	ø over inner　 sheath approx. mm	Outer-ø ± 5%	Copper figure	Cable weight ≈
L01100107	1,00 mm²	0,07 mm	4,3 mm	7,6 mm	27,2 kg/km	70 kg/km
L01100157	1,50 mm²	0,07 mm	4,7 mm	8,0 mm	34,4 kg/km	81 kg/km
L01100257	2,50 mm²	0,07 mm	5,2 mm	8,5 mm	44,6 kg/km	96 kg/km
L01100407	4 mm²	0,07 mm	5,9 mm	9,2 mm	61,3 kg/km	118 kg/km
L01100607	6 mm²	0,07 mm	6,3 mm	9,6 mm	83,8 kg/km	143 kg/km
L01101007	10 mm²	0,07 mm	8,2 mm	11,7 mm	147,7 kg/km	222 kg/km
L01101607	16 mm²	0,07 mm	8,5 mm	12,0 mm	205,7 kg/km	273 kg/km
L01102507	25 mm²	0,1 mm	11,2 mm	14,7 mm	307,4 kg/km	416 kg/km
L01103507	35 mm²	0,1 mm	12,6 mm	16,3 mm	432,6 kg/km	548 kg/km
L01105007	50 mm²	0,1 mm	14,5 mm	18,2 mm	593,6 kg/km	725 kg/km
L01107007	70 mm²	0,1 mm	16,5 mm	20,4 mm	804,4 kg/km	954 kg/km
L01109507	95 mm²	0,1 mm	18,4 mm	22,3 mm	1064,5 kg/km	1244 kg/km
L01101207	120 mm²	0,1 mm	20,1 mm	24,2 mm	1311,0 kg/km	1514 kg/km
L01101507	150 mm²	0,1 mm	23,3 mm	27,4 mm	1627,6 kg/km	1873 kg/km
L01101857	185 mm²	0,15 mm	24,9 mm	29,2 mm	1970,9 kg/km	2231 kg/km
L01102407	240 mm²	0,15 mm	27,5 mm	32,0 mm	2511,2 kg/km	2841 kg/km
L01103007	300 mm²	0,15 mm	30,0 mm	34,7 mm	3108,6 kg/km	3354 kg/km
