１．ケーブルグランドとは？

ケーブルグランドとは ⇒⇒⇒ ケーブルを押さえる部品のこと。
SABBRÖCKSKESは、オートメーション・産業機械市場における急速な技術革新とそれによる需要の変化に合わせ、多くの新しいケーブルソリューションを開発しております。目的とアプリケーションに応じて、産業用イーサネットケーブルCAT 5、CAT 6、およびCAT 7ケーブルを提案し、加えて高い柔軟性・耐温度・耐引張強度などの性能を提供しております。
ロボットケーブル・ケーブルトラックケーブル、また特殊構造のリールケーブル（ケーブルドラム用ケーブル）および市場に特化した鉄道市場用や海洋・洋上利用用のケーブルも取り揃えております。

■カタログダウンロード
高品質ケーブルグランド：UNI DICHT
最先端高機能・高コスパ：ブルーグローブ
 EMC対策ケーブルグランド：ブルーグローブTRI
メンテナンスをカンタンに：スプリットタイプ
 高衛生ケーブルグランド：クリーンプラス
 防爆規格認証ケーブルグランド：ATEX/EX
鉄道車両火災安全性規格EN45545-2：Fire Protection

２．ケーブルグランドの役割とは？

ご興味・関連のある機能・仕様についてクリックいただきますと、最適な製品シリーズをご案内いたします。

標準・万能モデル	最新・最高峰モデル	EMCノイズ対策モデル
メンテナンス容易分割モデル	鉄道市場難燃モデル	防爆モデル
食品・医薬製造用衛生モデル	ケーブル保護コンジット	トランキング（ケーブルケース）

■役割
振動によるケーブルの揺れ・ぶらつきを防止したり、引張強度を向上させたり、また、ケーブルの抜けを防止する。
接続部分のシーリングによって、水や粉塵の侵入を防止する。

3．ケーブルグランド使用箇所とは？

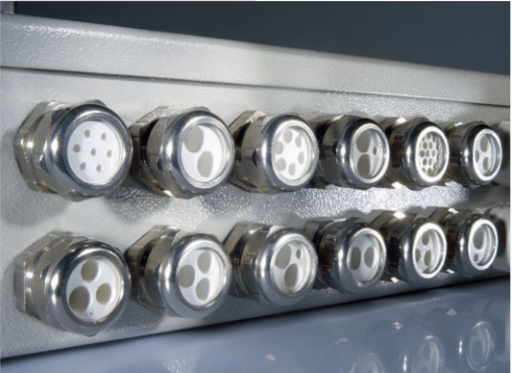

■使用箇所制御盤など、様々な機器・装置のケーブル取り出し口。

4．ケーブルグランドとは？

■基本構造

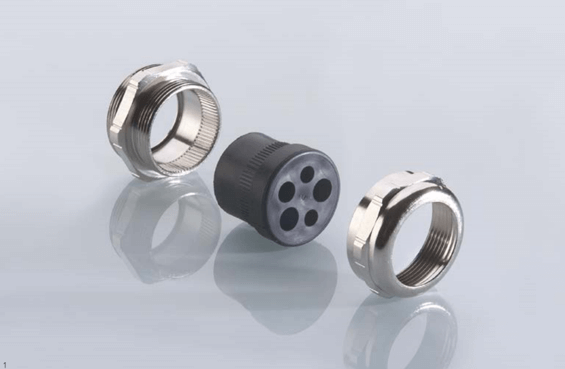

一般的なケーブルグランドの構造部品は、ケーブルグランド本体、シーリングインサート、ネジの3点。

写真：PFLITSCHユニディヒトシリーズ

5．ケーブルグランドとは？

■重要なポイント
その1
過度な締め付けはケーブルにダメージを与えてしまいます。
適切なトルクでしっかりケーブルを固定・保持し、かつ、ケーブルを凹ませないことが重要です。

その2
機器への水・粉塵の侵入を防ぐ、シーリングインサートの性能は要となります。

その3
装着・脱着のしやすさ、機械の稼働中にもメンテナンスが可能か、また仕様変更によるケーブル外形の変更に適応できるかなど、使用先の想定により選定基準が変わります。
＞＞＞分割可能で後付け・取付が容易なケーブルグランド

その4
ケーブルグランドによる機能向上(EMC対策)も可能です。
＞＞＞EMC対策・ノイズの減衰性を高めるケーブルグランド

その５
市場により異なる特殊な規格や厳しい環境への対応も可能です。
＞＞＞衛生環境・高い清掃性が求められる場合
＞＞＞鉄道市場・火災安全規格EN45545-2規格対応が求められる場合
＞＞＞爆発の危険が伴い防爆規格対応が求められる場合

6．ケーブルグランドが使用される市場・環境とは？

ケーブルグランドは下記のような市場・環境で使用されています。
ご興味・関連のある市場・環境についてクリックいただきますと、最適な製品シリーズをご案内いたします。

• 鉄道市場＞＞火災安全EN45545-2規格
• 化学産業/オイル・ガス >>ATEX/Ex防爆規格
• 電気産業
• エネルギー産業；発電所建設、太陽光・風力発電
• 食品製造・加工＞＞衛生標準EHEDG
• 医薬品製造＞＞衛生標準EHEDG
• 産業機械、機器・乗物製造機械　>>EMC対策
• ロボット・オートメーション製造装置 >>EMC対策
• 通信　>>EMC対策
