1.はじめに

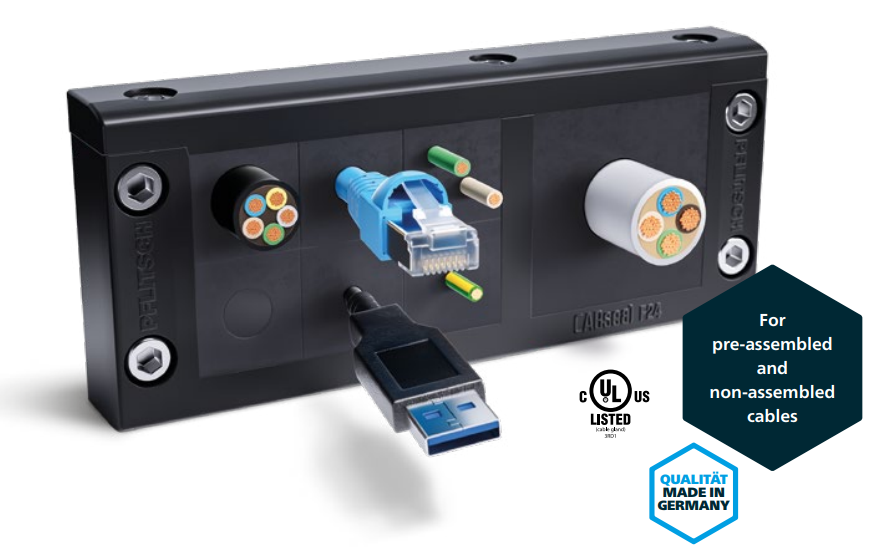

2.PFLITSCH社 ケーブルエントリーCABsealの特徴
豊富なラインナップ
・フレーム:4種類(一般的な標準の切り抜きサイズに対応)
・グロメット:37種類(2サイズ、1~4本の穴パターン)
1つのフレームで最大40本のケーブルを収納可能
CABseal F4:6mmケーブルを最大16本。
CABsealF24:6mmケーブルを最大40本。
幅広いケーブル径
最小3mm~最大33mmのケーブルに対応。
かんたん取り付け・取り外し
・フレーム:カタログ掲載の六角レンチのみで簡単に組み立て可能。
・グロメット:切込みが付いているため、コネクタ付き等のケーブルを扱う場合もケーブルから取り外す必要がなく工数削減。
優れた耐環境性
・フレームもグロメットも全てIP66を保有。
*さらにフレームと取付機器(盤面)との密着、密閉性を高めるため、フレームとの接地面にはエラストマー素材でシーリング加工済み。
・フレームはポリアミドで強化されたグラスファイバー製。
・-40℃~100℃まで対応しており幅広いアプリケーションに使用可能。
ケーブル毎の引っ張り強度向上
・グロメットのケーブル穴内側に施された柔軟性のあるゴム仕様“シールリップ形状”により、ケーブルの公差を補正しつつ、ケーブル毎に最適な締め付けを実現。
・グロメット外側の出っ張り部分に結束バンド(ケーブルタイ)を取り付けることが出来る仕様になっているため、用途に応じて追加の引っ張り強度を確保することが可能。
省スペース
・厚さわずか20mmのため場所を問わず配線可能。
各種規格、認証準拠
・UL LISTED認証済
・UL TYPE 4X(屋内専用)
・RoHS認証済
・難燃規格UL 94-V0
・ハロゲンフリー&シリコンフリー
ブラインドプラグ
使わなくなった穴をふさぐためのプラグも用意。
3.PFLITSCH社ケーブルエントリーCABsealの仕様
【フレーム 4種類】




【グロメット37種類】




ケーブルエントリーをご使用になりたいキャビネットの穴の大きさや通したいケーブル仕様など、ご教示いただけましたら弊社より適切な製品をご提案させていただきます。お気軽にご相談ください。
