ケーブルグランドの選び方②部品 フリッチェ/PFLITSCH vol.12
ケーブルグランドを新たに選定したいとお考えの方で特に初めて選定される際にはどのようなポイントに気を付けたらよいか、カタログやデータシート(仕様書)を見てもわかりずらいと感じられることがあるかもしれません。
「ケーブルグランドの選び方」と題した記事では、弊社がお客様にケーブルグランドを提案する際に質問させていただくポイントや確認いただきたい仕様を中心に触れながら、ケーブルグランドの選び方についてシリーズ記事としてご案内いたします。

ケーブルグランドの選び方①仕様   >>>こちら
ケーブルグランドの選び方②部品

今回は ②部品 と題しまして、ケーブルグランドを構成する部品とはどのような部品なのか、それぞれどのような役割を担い、どのような性能を実現するのか、カタログに記載の各部名称について簡単に紹介いたします。

=====
1)部品名称と役割
2)特徴・性能
=====

1)部品名称と役割

ケーブルグランドはいくつかの部品で構成されており、各部品がそれぞれ役割をになっています。
ここではPFLITSCH社のケーブルグランドを構成する各部品の役割と名称について紹介します。

A) Body: Pressure screw
2つのパーツから成るケーブルグランドのボディのうち上側のパーツでシーリングを締め付けてケーブルを固定する・ボディの下側のパーツと締結する役割があります。

B) Sealing insert
ボディの内側にある柔らかなポリアミドやシリコンでできた素材でケーブルを固定し、筐体やパネル内部に塵や埃が浸入しないよう保護する役割があります。

C) Body: Double nipple
2つのパーツから成るケーブルグランドのボディのうち下側のパーツでシーリングを固定する・ボディの上側のパーツと締結する・パネルや筐体に固定締結する役割があります。

D) O-Ring
ケーブルグランドのボディとパネルや筐体との間でしっかりと筐体やパネル内部に塵や埃が浸入しないよう保護する性能を向上する役割があります。

E) Head thread
Pressure screwの下部・Double nipple上部のねじ切りされている部分で相互に締結します。

F) Connection thread
Double nippleのねじ切りされている部分で筐体やパネルの穴に締結します。

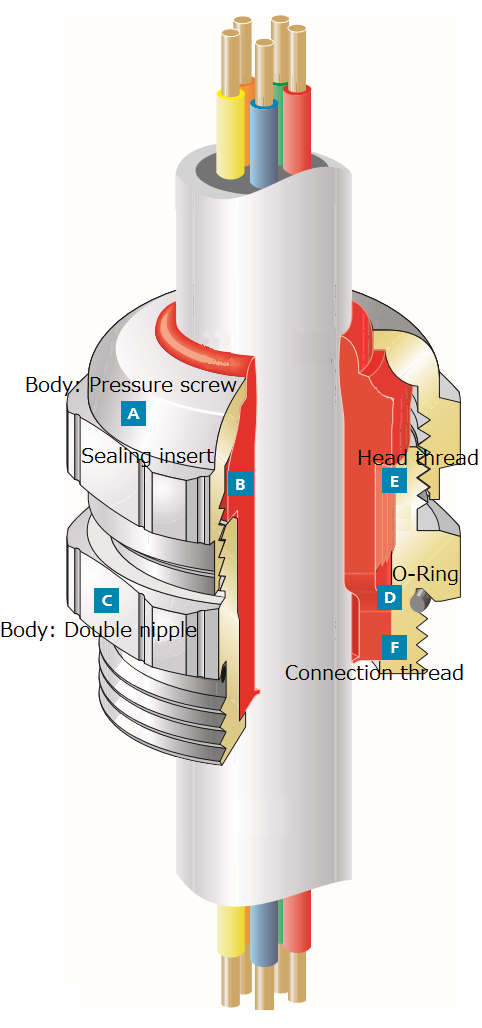

▲PFLITSCH社ケーブルグランドの構成部品(UNI DICHT)

2)特徴・性能

PFLITSCH社のケーブルグランドの各部品それぞれの役割により以下のような性能が発揮されます。

張力特性 EN62444規格以上
PFLITSCH社のケーブルグランドはしっかりとケーブルを締め付けて固定することで高い防水防塵性能を実現しますが、ケーブル外皮をへこませたり傷つけることはありません。それはシーリングインサートの幅広い面積に圧力がかかるように設計されているためで、これにより数十年にも及ぶ長い期間厳しい環境で使用されるような市場でもたくさんの実績をいただいています。
張力特性としてblueglobeシリーズはPFLITSCH社ケーブルグランドのラインナップの中でも最高レベルを誇り、その数値はEN62444規格で定義された基準を大きく上回るものとなっています。

▲PFLITSCH社ケーブルグランドblueglobeシリーズ金属(brass)製/樹脂(PA)製それぞれの張力特性
 EN62444/UL規格との比較

防水防塵性能 IPレベル
PFLITSCH社のシーリングインサートはボディの上部Pressure screwにより締め付けられ最高でIP69の最も高レベルな防水防塵性能(完全防水)を実現します。しかしこのシーリングインサートはPressure screwによる締め付けなしでも単体でIP54レベルを達成する高い性能をもっています。

ケーブルのねじれ防止
PFLITSCH社のケーブルグランドのうちUNI DICHTシリーズのシーリングインサートとDouble nippleには相互に挿入する部分に凹凸の形状がついており、シーリングインサートで固定したケーブルに強いねじれの力が加わってもシーリングインサートがその力で回転してしまうことがなく、ケーブルのねじれを食い止める性能があります。


以上がケーブルグランドを構成する部品についての名称・役割とそれにより実現される性能についてのご案内でした。
