ケーブルグランドのパイオニア:フリッチェ/PFLITSCH vol.10

=============
1.はじめに
2.PFLITSCHケーブルグランドラインナップ
3.PFLITSCH社ケーブルグランドの市場
4.まとめ
=============



1.はじめに
PFLITSCH(フリッチェ)社は1919年創業、今年で100周年を迎える老舗ケーブルグランド・トランキングシステムメーカーです。ドイツのHückeswagen(デュッセルドルフから車で1時間ほどの場所)に本社があり、世界40か国以上に製品を販売しております。なかでもケーブルグランドは世界に先駆けて販売を開始し、常に市場の要求に応じて開発を続ける最先端技術を結集した代表的な製品です。あらゆる市場に対応し、各市場で求められる規格に的確に準拠した製品展開がなされていることも大きな特徴です。

2.PFLITSCH社ケーブルグランドラインナップ
PFLITSCH社は幅広い市場のお客様からの多様なご要求にお応えするために様々な規格に準拠・環境に対応したケーブルグランドを取り揃えております。各シリーズラインナップは以下の通りです。


UNI Dicht                    : ベーシックなケーブルグランドシリーズ

最も標準的なケーブルグランドがこちらのシリーズです。
金属製およびプラスチック製で用途や搭載環境に応じて素材を選択可能です。接続部径(Connection Thread)はM4M120のサイズ展開があり、頭頂部径(Head Thread)はPg7Pg48のサイズを取り揃えております。保護等級はIP6810バール)およびIP69Kとなっており、動作温度は-40°C+130°CTPE-V)の範囲および-60°C+200°C(シリコン)の範囲を取り揃えております。
EMC,ATEX, Split, hose/conduit, elbow cable glandsのタイプがあります。



blueglobe                    :新しい構造のケーブルグランドシリーズ
シーリングインサートが2重構造になっており、将来のケーブル設計変更に対応することが可能なシリーズです。
真鍮製およびステンレススティール製はサイズM8M85まで、プラスチック製はサイズM10M63までを取り揃えています。ケーブル外径の直径が1.5mm77mmまでの場合使用が可能です。標準blueglobeは温度範囲-40°C+130°Cまで、高温環境対応のHTタイプの場合(シリコンシーリングインサート)は-55°C+180°Cの温度範囲に対応が可能です。
EMC(TRI), 衛生(CLEAN Plus),ATEXのタイプがあります。



Split Systems               :スプリットシステムタイプ

異なるサイズのケーブルが複数本アセンブルされている場合にケーブルに合わせて穴があいており固定することができるタイプです。




EMC                            :EMC対策タイプ

多くの産業にて高いレベルで要求されるEMC対策を重要視される場合にご提案するタイプです。

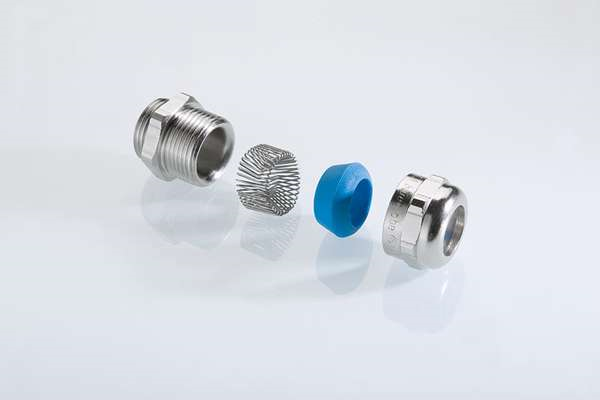

(Blueglobe TRI:blueglobeシリーズの構造でなおかつEMC対策が可能なタイプです。)




•EHEDG                        : EHEDG(衛生)規格準拠タイプ

食品市場で要求される衛生規格EHEDG規格に準拠しているタイプです。

blueglobe CLEAN Plusblueglobeシリーズの構造でなおかつEHEDG規格に準拠しているタイプです。)




こちらのページで食品市場について特集しております↓

『世界市場で戦う食品製造・加工メーカーを応援いたします』 https://www.jepico.co.jp/media/XXX/a50


Ex                             :ATEX(防爆)規格準拠タイプ

化学・石油・ガス産業などで要求されるヨーロッパの防爆規格ATEX規格(Exマーク)に準拠したタイプです。




Fire protection             :防火規格準拠タイプ

鉄道市場などで要求されるヨーロッパの防火規格EN規格に準拠したタイプです。


Elbows & Flanges         :エルボー・フランジタイプ

ケーブルを筐体に対して最大90度の角度をつけて搭載する場合にご提案するタイプです。




Hoses, Conduit              :ホース・コンジットケーブルグランドタイプ

腐食を防ぐ目的でケーブルグランドとケーブル保護ホース/コンジット(カバー)をご提案するタイプです。



3.PFLITSCH社ケーブルグランドの市場

上記のようなラインナップによりPFLITSCHは以下のような市場のお客様にご使用いただいております。


          Railway industry                                      :鉄道市場

          Chemical industry/oil and gas                   :化学産業/オイル・ガス

          Electrical industry                                    :電子産業

          Energy: power station construction           :エネルギー産業;発電所建設

          Energy: sun and wind power stations        :エネルギー産業;太陽光・風力発電

          Food industry/pharmacy                          :食品製造・加工/薬品製造

          Machinery and equipment/vehicles           :産業機械・機器/車両製造機械

          Robotics and automation                         :ロボット・オートメーション製造装置

          Telecommunication                                 :通信


動画



4.まとめ

PFLITSCH社は幅広いラインナップによりさまざまなお客様の要望にお応えしております。特に他社では対応できないような厳しい使用環境や特殊な規格への準拠・対応を積極的に行っております。

上記にてご紹介している以外の規格への準拠や使用環境・市場についてもご希望の場合、ぜひお問い合わせください。
