Dialight LEDパネルマウントインジケータ 620シリーズ

  • LINEで送る
  • このエントリーをはてなブックマークに追加
Dialight LEDパネルマウントインジケータ 620シリーズ

目次

 1.LEDパネルマウントインジケータ 620シリーズ
 2.アプリケーション・用途
 3.適合規格
 4.外径・図面
 5.仕様
 6.ラインナップ・型番構成
 7.関連記事
 8.お問い合わせ

1.LEDパネルマウントインジケータ 620シリーズ

Dialight社製 パネルマウントインジケーター620シリーズは、頑丈な構造のハイエンド向けLEDインジケーターです。
この記事では、アプリケーションや用途、外径、仕様や用途、ラインナップまでご紹介させていただきます。

2.アプリケーション・用途

Dialight社製 パネルマウントインジケーター620シリーズは、頑丈な構造に加えハイエンドな高級感のあるデザインに設計されています。
これらのインジケータは非磁性で、耐食性があるため屋内外で使用が可能となっており、汚れ、ほこり、水の侵入を防ぎます。
本シリーズは次のようなさまざまなアプリケーションに最適です。

•主電源表示
•リモート電源表示
•ステータス表示
•メンテナンスや警告の表示
•計測器

 など用途は様々です。

3.適合規格

620シリーズの適合規格は以下の通りです。

・RoHS指令対応

・IP66/ IP67
・IK10 ※1
・NEMA 4X ※2

※1 IK10
耐衝撃性を表す規格です。
10= 40cmの高さから落下する5kgの物体の衝撃に耐え、動作に有害な影響を与える損傷がないこと、と定義されます。

※2 NEMA 4X

National Electrical Manufacturers Association(アメリカ)が制定した防水・防塵性能の規格です。
4X= 設置場所が屋内、もしくは、屋外設置のエンクロージャー風に吹きつけられる粉塵、雨、散水飛沫、噴流、
腐食に対する保護、ならびにエンクロージャー外側の氷結による損傷から保護されていること、と定義されます。


4.外径・図面

620シリーズの外径および製品図面は次のとおりです。

基板の穴サイズ:0.323 inch (  8.2 mm)
パネル厚   :0.394 inch (10.0 mm)
取付トルク  :7.01 lbs-ft (  9.5 Nm)


5.仕様

620シリーズの製品仕様は次のとおりです。

電圧オプション:3 VDC (外部制限抵抗必要)、6, 12, 24 VDC (制限抵抗内蔵)
動作温度   :-25℃~+70℃(-13°F〜+158°F)
保管温度   :-25℃〜+70℃(-13°F〜+158°F)
電気接続   :はんだ端子
ハウジング素材:ステンレス
端子素材   :ステンレス
ナット素材  :ステンレス

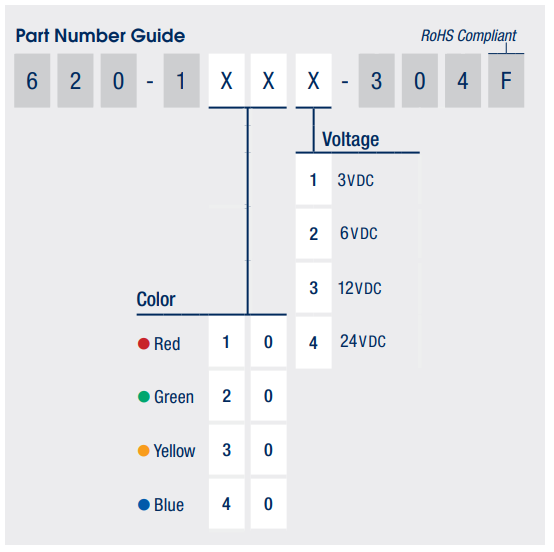

6.ラインナップ・型番構成

620シリーズの製品型番・ラインナップは以下の通りです。
