1.LEDパネルマウントインジケータ 558 -559シリーズ

Dialight社製 LEDパネルマウントインジケーター558, 559シリーズは、汎用性の高いパネルマウントインジケーターです。
主な特徴は以下の通りです。

・高輝度LED  AllnGaPおよびInGaN技術※1 を採用
・さまざまなアプリケーションに対応
・AlInGaPおよびInGaNテクノロジー
・2色および一体型抵抗器
・実装が容易なスナップインタイプ
・ 発光色は全8色
 Blue    /      Red   /  Red-Orange   /    Orange
 Green   /      Yellow-Green    /  Yellow   /      White

※1 AlInGaP技術:Aluminium(アルミニウム)、Indium(インジウム)、Gallium (ガリウム)、Phosphorous (リン)を使用して赤、オレンジ、黄色を生成する推奨チップ技術。
InGaN技術:Indium(インジウム)、Gallium (ガリウム)、Nitrogen (窒素)を使用して緑、青、白色を生成する技術。

この記事では、アプリケーションや用途、外径、仕様や用途、ラインナップまでご紹介させていただきます。


2.アプリケーション・用途

Dialight社製パネルマウントインジケーター558, 559シリーズは、次のようなさまざまなアプリケーションに理想的な製品です。

•ファントレイアセンブリ
•データセンター設備(サーバーとストレージ)
•次世代ワイヤレス設備(基地局など)
•ネットワーク機器(スイッチとルーター)
•ストレージネットワークハードウェア(ファイバーチャネルホストバスアダプターカード)
•電子テストおよび測定機器
•通信試験装置       ・・・など

3.外径・図面

558, 559シリーズの外径および製品図面は次のとおりです。

558シリーズ
取り付け穴のサイズ:0.155 – 0.158 inch(3.94 – 4.01 mm)
パネルの最大厚さ   :0.031 – 0.062 inch(0.787 – 1.57 mm)
取付トルク            :-(スナップインタイプのため)


559シリーズ
取り付け穴のサイズ:0.249 – 0.252 inch(6.32 – 6.40 mm)
パネルの最大厚さ :0.031 – 0.062 inch(0.787 – 1.57 mm)
取り付けトルク  :-(スナップインタイプのため)


559長方形シリーズ
取り付け穴のサイズ:0.216±.002 inchx.139±.002 inch(5.49±.05mmx3.53±.05mm)
パネルの最大厚さ :0.031 – 0.062 inch(0.787 – 1.57 mm)
取り付けトルク  :-(スナップインタイプのため)

4.仕様

558, 559シリーズの外径および製品図面は次のとおりです。

558シリーズ
電圧オプション:1.8〜3.3 VDC標準、5VDC標準(抵抗を含む)
動作温度   :次項ラインナップ表を参照
保管温度   :-55°C〜 + 100°C(-67°F〜 + 212°F)
電気接続   :ワイヤラッピングまたは26AWGリード線用のストレート端子
ハウジング  :ValoxUL94V-0、LEDコントラストを強化
コネクタ   :ご要望に応じてご利用いただけます (Samtec IPD1-05-S-K)
ターミナル  :ご要望に応じてご利用いただけます (Samtec CC79L-2630-01-S; AMP 1-104480-3)

559シリーズ
電圧     :1.6 – 2.3 V DC標準(抵抗が必要)5、12、24V DC(抵抗は不要)
動作温度   :次項ラインナップ表を参照
保管温度   :-55°C〜 + 100°C(-67°F〜 + 212°F)
接続     :ワイヤラッピングまたは24AWGリード線用のストレート端子
ハウジング  :黒-UL94V-0、LEDコントラストを強化
リード線の太さ:6 inch または 14inch
コネクタ   :ご要望に応じてご利用可能(Molex 50-57-9402 AMP 3-643814-3)
ターミナル  :リクエストに応じて利用可能(Molex 16-02-0069、16-02-077、AMP 42067-1)

559長方形シリーズ
電圧オプション:1.6 – 2.3 V DC標準(抵抗が必要)
動作温度   :次項ラインナップ表を参照
保管温度   :次項ラインナップ表を参照
電気接続   :24 AWG 14 inchリード線
ハウジング  :黒-UL94V-0、LEDコントラストを強化


5.ラインナップ・型番構成

558, 559シリーズの製品型番・ラインナップは以下の通りです。

558シリーズ

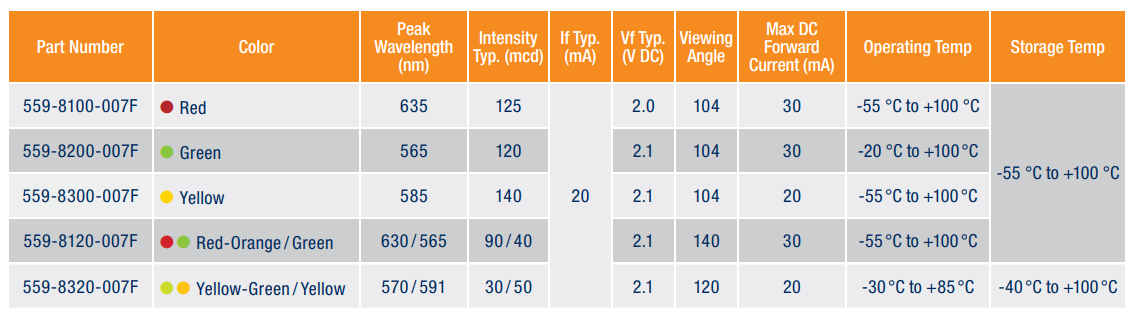

559シリーズ



559長方形シリーズ
