    株式会社ジェピコジェピコメディアDialightDialight LEDパネルマウントインジケータ 653, 654, 655シリーズ

Dialight LEDパネルマウントインジケータ 653, 654, 655シリーズ

  • LINEで送る
  • このエントリーをはてなブックマークに追加
Dialight LEDパネルマウントインジケータ 653, 654, 655シリーズ

目次

 1.LEDパネルマウントインジケータ 653, 654, 655シリーズ
 2.アプリケーション・用途
 3.外径・図面
         653, 654シリーズ / 655シリーズ
 4.仕様
         653, 654シリーズ / 655シリーズ
 5.ラインナップ・型番構成
         653シリーズ654シリーズ655シリーズ
 6.関連記事
 7.お問い合わせ

1.LEDパネルマウントインジケータ 653, 654, 655シリーズ

Dialight社製 パネルマウントインジケーター653, 654, 655シリーズは、ハウジング(レンズおよび本体)にポリカーボネートを採用し、軽量ながら耐環境性に優れたユニークなスナップインタイプのパネルマウントインジケーターです。
特徴は以下の通りです。

・スナップ イン マウントによる簡単とりつけ (653, 654シリーズは独自機構を採用)
・耐衝撃性・耐熱性・難燃性に優れ幅広い環境下での使用可能
・視認性の高いレンズカット フラットレンズ/ドームレンズ(655シリーズ)
・発光色は4色  Blue  /  Red   /  Green  /   Yellow

この記事では、アプリケーションや用途、外径、仕様や用途、ラインナップまでご紹介させていただきます。

2.アプリケーション・用途

Dialight社製パネルマウントインジケーター653, 654, 655シリーズは、スナップインタイプのユニークな特徴を持つインジケーターです。この性能を生かし、次のようなさまざまなアプリケーションに理想的な製品です。

  • 主電源とリモート電源の表示
  • ステータス表示
  • メンテナンスと警告の表示
  • 測定装置  など…

3.外径・図面

653, 654, 655シリーズの外径および製品図面は次のとおりです。

653シリーズ                                       654シリーズ
基板の穴サイズ: 0.579インチ(14.7ミリ)          基板の穴サイズ: 0.657インチ(16.7ミリ)

パネル厚   : 最大 0.138インチ(3.5 ミリ)        パネル厚   : 最大0.138インチ(3.5 ミリ)


655シリーズ
基板の穴のサイズ: 0.50インチ(12.7ミリ)
パネルの最大厚さ: ドーム型レンズ ⇒ 0.138インチ(3.5ミリ)
                         フラットレンズ ⇒ 0.216インチ(5.5ミリ)


4.仕様

653, 654シリーズの製品仕様は次のとおりです。

 電圧  : 12 & 24 VDC
(外部制限抵抗不要)
 動作温度: -20℃~+80℃
 保管温度: -20℃~+80℃
 接続  : 5インチリード線


655シリーズの製品仕様は次のとおりです。

 電圧     : 12 & 24 VDC, (フラットレンズのみ)120 & 2
30 VAC, 外部制限抵抗不要

 動作温度   : -20℃~+85℃
 保管温度   : -20℃~+85℃
 接続     : (フラットレンズのみ)250ファストンクイック接続端子, リード線
 ハウジング素材: ポリカーボネート
 端子素材   : 銅(フラットレンズのみニッケルめっき加工)
 リード線の太さ: 18AWG(フラットレンズ), 26AWG(ドーム型レンズ)



5.ラインナップ・型番構成

653シリーズの製品型番・ラインナップは以下の通りです。



654シリーズの製品型番・ラインナップは以下の通りです。

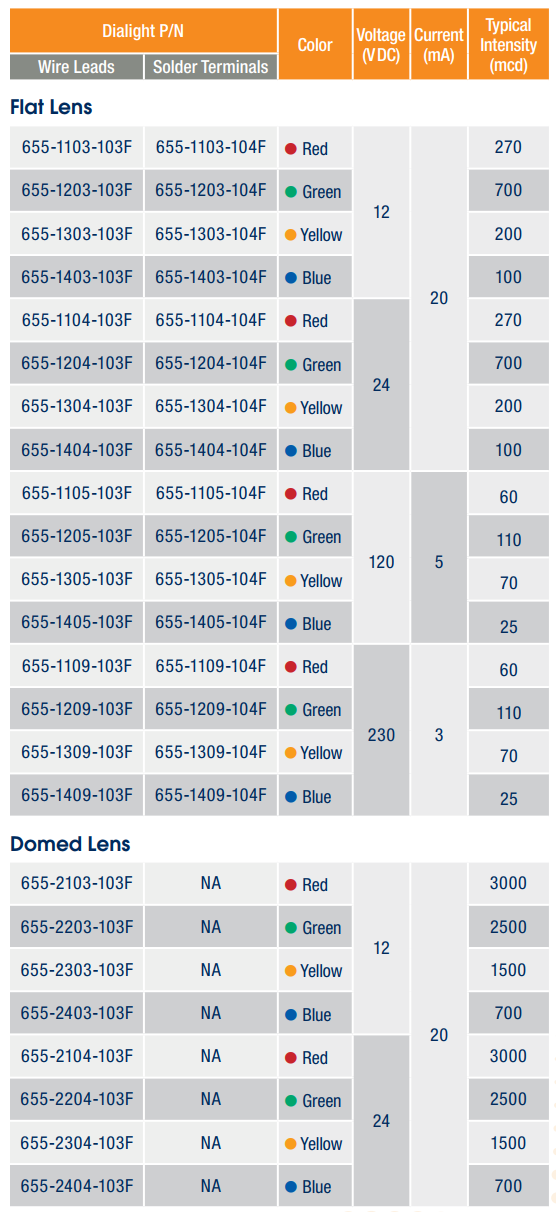

655シリーズの製品型番・ラインナップは以下の通りです。



6.関連記事


7.お問い合わせ

お電話でのお問い合わせは以下までご連絡ください。
TEL:03‐6362-5978(ダイヤルイン)
プロダクトマーケティンググループ 担当:土渕

※上記電話番号はダイヤルインのため、担当者が対応できない場合もございます。
 担当者が不在の場合には、誠に恐れ入りますが お問合せフォーム よりご連絡ください。
