 1.LEDパネルマウントインジケータ 556シリーズ
 2.アプリケーション・用途
 3.適合規格
 4.外径・図面
        556シリーズ 標準LED / 標準定強度LED  / UL防爆LED
        556シリーズ 高視認性LED / 高視認性定輝度LED

 5.仕様
        556シリーズ 標準LED
        556シリーズ 標準定輝度LED / UL防爆LED / 高視認性LED / 高視認性定輝度LED
 6.ラインナップ・型番構成
        556シリーズ 標準LED
        556シリーズ 標準定輝度LED
        556シリーズ UL防爆LED
        556シリーズ 高視認性LED
        556シリーズ 高視認性定輝度LED

 7.関連記事
 8.お問い合わせ

1.LEDパネルマウントインジケータ 556シリーズ

Dialight社製 パネルマウントインジケーター556シリーズは、高い堅牢性・耐環境性を誇るLEDパネルマウントインジケーターです。
特徴は以下の通りです。

・金属製のハウジング、ポリカーボネイトレンズ構造による高い堅牢性
・高い防水性
・鉄道車両から港湾設備にまでご使用いただける高い耐環境性
・一部UL規格準拠製品あり
・発光色は全7色  Blue  /  Red   /  Green  /   Yellow  /  Orange   /   Cyan   /  White

以下の5種類のシリーズを取り揃えております。

        ・556シリーズとしてスタンダード仕様の   標準LED
        ・スタンダード仕様+定輝度 18-48VDCの 標準定輝度LED
        ・防爆アプリケーション向けUL防爆認証Class I, Div.2取得の UL防爆LED
        ・日中の太陽光の下でもしっかりと認識可能な 高視認性LED
        ・日中の太陽光の下でもしっかりと認識可能な 高視認性定輝度LED

この記事では、アプリケーションや用途、外径、仕様や用途、ラインナップまでご紹介させていただきます。

2.アプリケーション・用途

Dialight社製556シリーズLEDパネルマウントインジケーターは、最大の光出力を提供するためにInGaNおよびAlInGaPのテクノロジーを組み込んでいます。耐久性の高いパッケージで、雨、ほこり、日光の影響を受けやすい屋外アプリケーションに耐えるように設計されています。
UL防爆認証Class I, Div.2を取得している製品は、石油やガス、採鉱、および化学工業などの危険な環境下での使用も可能です。

  • 制御盤
  • 安全装置
  • UL508パネルアプリケーション
  • 農業管理
  • 発電機
  • 環境監視機器
  • 地上支援車両
  • ポンプシステムコントローラー
  • 自動販売機、ゲーム
  • 輸送-鉄道、バス、航空会社
  • レーン制御
  • ディスプレイ照明

                             …など用途は様々です。

3.適合規格

556シリーズの適合規格は以下の通りです。

・UL1598(E156890)
・IP66
・NEMA 4X
・RoHS指令対応 6(c)exemption
・IK07

556シリーズ各製品

標準
LED

標準定輝度
LED

UL防爆
LED

高視認性
LED

高視認性定輝度
LED

UL1598(E156890) ※1





IP66(防水防塵性能)

NEMA 4X ※2

RoHS指令対応6(c)exemption

IK07 ※3






※1 UL 1598 (テストレコード番号 E156890)
UL規格はアメリカ保険業者安全試験所が策定する製品安全規格です。1598は照明器具に適用される規格番号です。

※2 NEMA 4X
National Electrical Manufacturers Association(アメリカ)が制定した防水・防塵性能の規格です。
4X= 設置場所が屋内、もしくは、屋外設置のエンクロージャー風に吹きつけられる粉塵、雨、散水飛沫、噴流、
腐食に対する保護、ならびにエンクロージャー外側の氷結による損傷から保護されていること、と定義されます。


※3 IK07
耐衝撃性を表す規格です。
07= 40cmの高さから落下する500gの物体の衝撃に耐え、動作に有害な影響を与える損傷がないこと、と定義されます。

4.外径・図面

556シリーズの外径および製品図面は次のとおりです。

556シリーズ 標準LED / 標準定輝度LED  /  UL防爆 LED
基板の穴サイズ: 1.0inch(25.4mm)
パネル厚: フラットレンズ: 0.600inch(15.24mm) ドームレンズ: 0.187inch(4.27mm)
取付トルク: 40in-lbs


556シリーズ 高視認性LED / 高視認性定輝度LED
基板の穴サイズ: 1.0inch(25.4mm)
パネル厚: 0.600inch(15.24mm)
取付トルク: 40in-lbs



5.仕様

556シリーズの製品仕様は次のとおりです。

556シリーズ 標準LED
電圧オプション :12~125VDC、125VAC、230VAC(外部制限抵抗不要)
動作温度 -30℃~+85℃(-22°F〜 + 185°F)
保管温度 -40°C〜 + 100°C(-40°F〜 + 212°F)
電気接続 6-32 スクリュー端子
ハウジング素材 銅―ホワイトまたはブラックニッケルめっき加工
端子素材 銅―Mil-F-14072D、M258、TypeⅡに準拠したディップはんだ
レンズ素材 透明UV安定化ポリカーボネート(UL 94V-0)
ワッシャー素材 :リン青銅―ホワイトまたはブラックニッケルめっき加工
ナット素材 :銅―ホワイトまたはブラックニッケルめっき加工


556シリーズ 標準定輝度LED  /  UL防爆 LED  /  高視認性LED / 高視認性定輝度LED
電圧オプション :18~48VDC(制限抵抗内蔵)
動作温度 -30℃~+85℃(-22°F〜 + 185°F)
保管温度 -40°C〜 + 100°C(-40°F〜 + 212°F)
電気接続 6-32 スクリュー端子
ハウジング素材 銅―ホワイトまたはブラックニッケルめっき加工
端子素材 銅―Mil-F-14072D、M258、TypeⅡに準拠したディップはんだ
レンズ素材 透明UV安定化ポリカーボネート(UL 94V-0)
ワッシャー素材 :リン青銅―ホワイトまたはブラックニッケルめっき加工
ナット素材 :銅―ホワイトまたはブラックニッケルめっき加工



6.ラインナップ・型番構成

556シリーズの製品型番・ラインナップは以下の通りです。

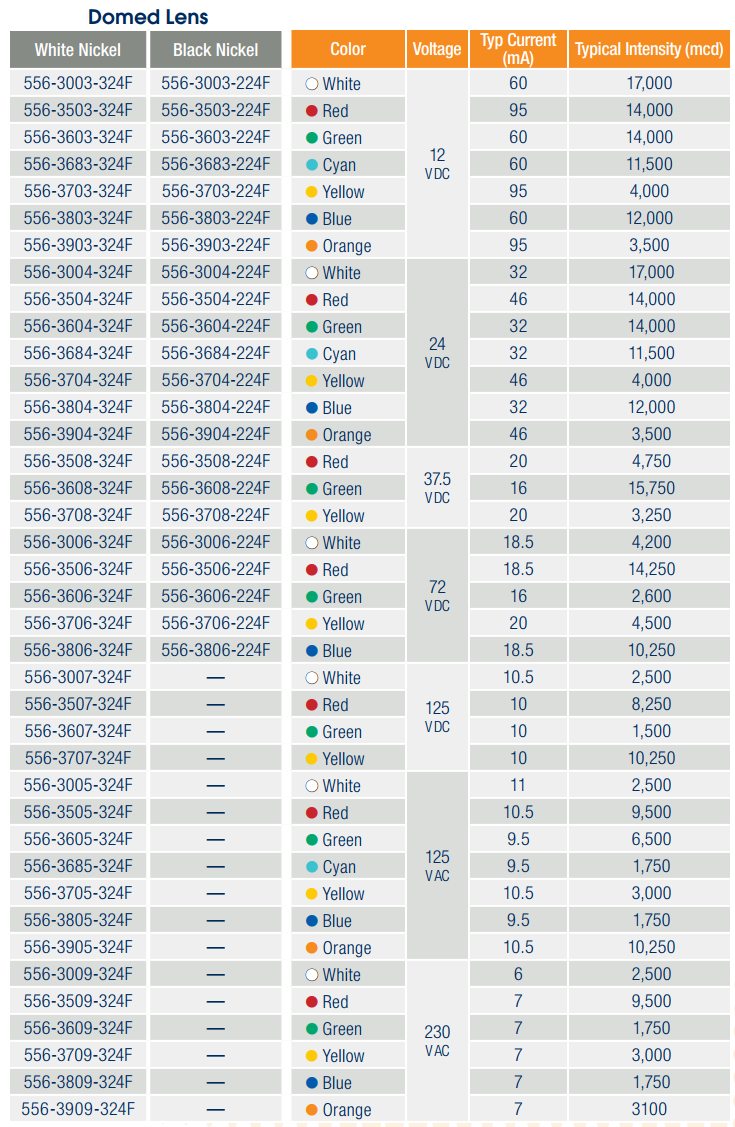

556シリーズ 標準LED




556シリーズ 標準定輝度LED



556シリーズ UL防爆 LED




556シリーズ 高視認性LED



556シリーズ 高視認性定輝度LED
