Dialight Micro LED® 表面実装LED

  • LINEで送る
  • このエントリーをはてなブックマークに追加
Dialight Micro LED® 表面実装LED

目次

 1.Dialight社 Micro LED® 表面実装LED
 2.アプリケーション・用途
 3.ラインナップ
         ノーマル
   ライトアングル
   リバースマウント
 4.関連記事
 5.お問い合わせ

1.Dialight社 MicroLED®表面実装型LED

Dialight社製 MicroLED®表面実装型LED製品群は業界で最も幅広い選択肢を提供するディスクリートLEDの1つです。
チップLED、PLCC、ライトアングルおよびリバースマウントタイプのパッケージは、最新のAllnGaPおよびInGaN技術を含む豊富なカラーバリエーションと光度から選択が可能です。
Diaight社製のSMDは全てRoHS規制対応品となっており、オプトパイプ(515シリーズ)との使用に最適です。このように様々な形状・色・高度・視野角・レンズがあるため、あらゆるアプリケーションにおいて費用効果の高いソリューションを提供します。

発光色は全10色です。
 Blue    /    Light-Blue
 Red   /  Orange-Red   /    Orange
 Green   /     Light-Green    /    Yellow-Green
 Yellow   /      White

この記事では、製品ラインナップをご紹介させていただきます。


2.アプリケーション・用途

Dialight社製 MicroLED®表面実装型LED製品シリーズは、幅広い市場にお使いいただけます。


3.ラインナップ


0402


最小サイズの表面実装型LEDパッケージ
全2種類
・1色発光タイプ


0404
厚みわずか0.2mmの最小LED
・2色発光&3色発光タイプ


0603
2色発光、レンズ付き、ESD保護デバイスなど幅広い種類から選択可能

全9種類
・1色発光&2色発光
・ツェナーダイオード(ESD保護)
・レンズ付きタイプはオプトパイプとの使用に最適


0606
2色または3色発光LEDの多様なカラーが選択可能なコンパクトサイズのパッケージ
全2種類
・2色発光&3色発光
・ツェナーダイオード(ESD保護)



0805
狭視野角向けリフレクターカップを含む多種多様なパッケージ
全5種類
・1色発光
・ツェナーダイオード(ESD保護)
・リフレクターカップ付きはオプトパイプとの使用に最適


Special ChipLED
0.55mmの薄型デザイン
・3色発光タイプ


1206
50°&70°の視野角を持つレンズ付きパッケージを含む多種多様な色とバリエーション
全3種類
・1色発光
・レンズ付きタイプはオプトパイプとの使用に最適


1208
豊富なカラーバリエーションと110°の視野角を持つリフレクターカップ
・リフレクターカップ付き1色発光

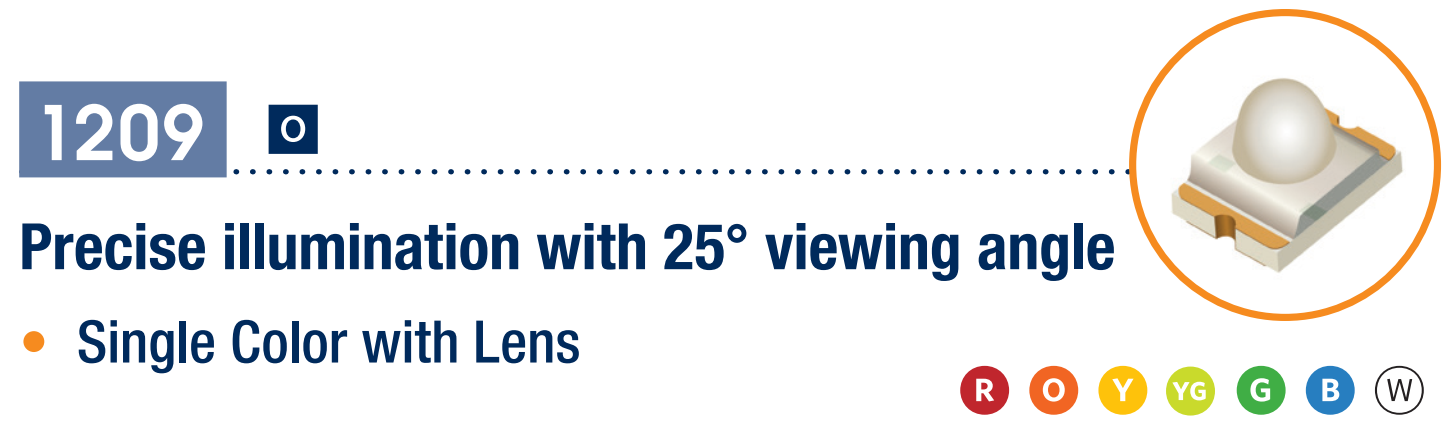

1209
視野角25°のレンズ付きパッケージ
・レンズ付き1色発光


1210
リフレクターカップ付き2色発光LEDを含むパッケージ
全2種類
・2色発光&3色発光
・リフレクターカップ付きはオプトパイプとの使用に最適


Mini PLCC2
光漏れを最小限に抑えたリフレクターカップ付きパッケージ(低電流タイプもあり)
・全2種類
・1色発光
・標準電流20mAまたは低電流2mA


PLCC2
視野角120°のリフレクターカップ付きパッケージ
3528を含む全2種類
・1色発光
・標準電流20mAまたは低電流2mA


PLCC4
1色、2色または3色発光LEDのリフレクター付きパッケージ
全2種類
・1色、2色または3色発光
・1色発光高電流タイプ
・2色発光低電流タイプ


PLCC with black surface
黒色ボディの3色発光PLCCパッケージ
全3種類: 3735, 2828, 151
・3色発光
・コントラストを強めるための黒色ボディ



0603 ライトアングル
コンパクトなライトアングルタイプのパッケージ
・1色発光


0605 ライトアングル
厚さわずか0.55mmのコンパクトなパッケージ
・1色発光


1208ライトアングル
豊富なカラーバリエーションと多様なシリーズから選択可能
全7種類
・1色発光、2色発光、3色発光


1616
ライトアングル
リフレクターカップ付き最大サイズのライトアングルパッケージ
・1色発光
・標準電流20mAまたは低電流2mA



1206リバースマウント
視野角70°のリフレクターカップ付き2色発光LEDを含むパッケージ
全2種類
・1色発光&2色発光
・ツェナーダイオード(ESD保護)
・リフレクターカップ付きはオプトパイプとの使用に最適

※Oマークはオプトパイプ(515シリーズ)との使用に最適
