【スリップリング活用事例:監視カメラ】 ノイズや画像伝送に適した小型スリップリングのご紹介  スリップリングシリーズ Vol.11

  • LINEで送る
  • このエントリーをはてなブックマークに追加
【スリップリング活用事例:監視カメラ】 ノイズや画像伝送に適した小型スリップリングのご紹介  スリップリングシリーズ Vol.11

 目次

 1.監視カメラに求められるスリップリングの課題
 2.MOOG社 AC6023小型スリップリングカプセル
   製品概要
   製品仕様
   特徴
   採用アプリケーション

 3.カタログダウンロード
 4.関連記事
 5.お問い合わせ・サンプル希望

1.監視カメラに求められるスリップリングの課題

・よりきれいな画像を伝送させるためにノイズ対策をしたい
・監視カメラをできる限り軽量かつ小型にしたい
・各機器との遠隔で管理するためにネットワークを繋げたい
・大量のデータを送付したい
・防水タイプが欲しい

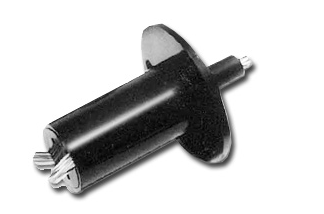

2.MOOG社 AC6023小型スリップリングカプセル

【製品概要】

AC6023シリーズは回転部に金接点を採用しており、さらには90℃のV字溝を有したリングにより滑らかな回転が実現でき、より低トルクで低ノイズを実現いたします。

【製品仕様】

回路数 6,12,18または24
リード線長さ 300、600、900、1,200mm
リード線太さ・種類 28(7/34)銀メッキ銅撚り線、ET型、テフロン®被服付き
電圧 DC210 V / AC240 V
温度範囲 -40℃~+80℃
接点材料
定格電流 1回路当たり2A
絶縁耐力 AC250V(60Hzの場合における各回路とその他の全回路の間の値)
絶縁抵抗 1,000MΩ(DC500Vの場合)
電気的ノイズ 最高60mΩ(DC6V、50mA、5rpmの動作条件にて試験した場合)


【特徴】

・コンパクトサイズ:長さ14.5~35mm(回路数による)
・リード線の標準長さは300、600、900、1,200mm
・データバスプロトコル準拠
・封止型ユニットも提供可能(防塵・防沫のみ)
・分かりやすい色分けのテフロン®絶縁被覆付き可撓銀めっきリード線
・アナログ信号とデジタル信号の伝送が可能
・5Aおよび10Aパワーリングと2Aリングの組み合わせ構成でも提供可能

採用アプリケーション

・監視カメラ
・半導体製造
・医療機器
・ロボットアーム
・試験装置

3.カタログダウンロード

ダウンロードはこちら
