高信頼・長寿命の医用プッシュプルコネクタ-Hypergrip-のご紹介

Smiths Interconnect社が提供する医療向け高信頼性コネクタHypergripシリーズの特徴や、他社にないメリットについてをご紹介します。

もくじ

1. 医療現場で求められることとは
医療の現場では、緊急外来・入院患者様の容態急変・診察を待つたくさんの患者様方など、正確に、かつ素早く診断・治療を行わなければなりません。
そんな環境下で診断を円滑に行うための医療器具には、高い信頼性と耐久性、安全性、ユーザビリティなどが求められます。
そこで、Smiths Interconnect社より使いやすく安全性の高い、また正確な通信を大容量で行える高密度コネクタ”Hypergrip”をご紹介させていただきます。


2. Hypergripの特徴
①片手で簡単に挿抜!ユーザビリティの高いプッシュプル構造を採用
緊急の場合なども多い医療現場でも、片手で簡単に取り扱うことができるようプッシュプルタイプ構造を採用しております。

プッシュプル構造とは…
押し込むとコネクタ内部にあるラッチがカチッと嵌まるロック機構を持ち、

かつ引き抜くために一度押してから引くことで抜ける(押す→引くの2段階が必要)仕組みの構造です。ただ引き抜こうとするだけでは抜けません。

後述の通りキーイングもしっかり設定できるため、片手で簡単に挿抜をさせることができ、ラッチによりカチッと嵌まるためしっかりと嵌合を確認できます。
簡単に嵌合をさせることができるのはもちろん、ラッチでしっかり留まっているため不意に抜けてしまう危険性もとても低い構造となっております。

②高品質な技術・素材による高い耐環境能力と信頼性
同社独自技術のハイパーボロイドコンタクトを採用しており、優れた通電性と高い耐衝撃・振動性能を兼ね備えております。
※ハイパーボロイドについてのご紹介もさせていただいております。コチラのリンクよりご覧いただけます。

インシュレータもLCP(液晶ポリマー樹脂)にて構成されており、耐薬品・耐熱性能(-40°~+125°)にも優れております
また、オプションとして3つのタイプでEMIシールドをつけることが可能です(シールド効果: 50dB 最大3GHz時)

③豊富なサイズ展開と医療機器に合う5つのカラー
4種類のサイズ展開と選べる5つのカラーによって、コネクタ同士の識別も簡単に行えます。

コネクタ4サイズそれぞれのピン数・ピン直径inch(cm)一覧:

左から:ライトグレー/ブルー/レッド/イエロー/グリーン


3. 他社製品との違い(メリット)
医療向けの丸型コネクタは他にもたくさんございますが、Smiths社のHypergripだからこその大きなメリットを4点ご紹介いたします。

最大20,000回までの挿抜回数を保証 ※同タイプのコネクタの中で最も高い数値です

全てのタイプが標準で下記減菌・除菌工程に対応しております。
・スチームオートクレーブ
・Strrad🄬
・EtO

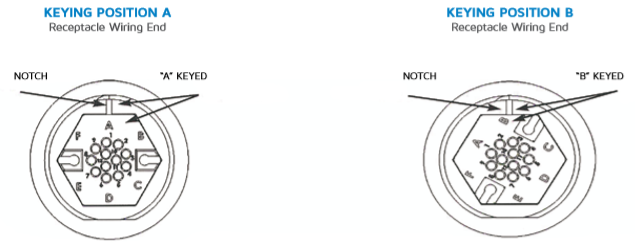

全てのコネクタがA~Fまで6つのキーイングを備えており、加工時に選択することができるため
 誤挿入防止のための細かな設定をお客様自身で行うことが可能です。
例:下図参照

嵌合した状態でIP65、またIEC60601-1要求にも対応しております。

オプションとあわせて4種類のコンタクトを選択することが可能です。(Mixも対応可能です)
 ぜひ一度ご相談下さい。

1.ハイパーボロイドタイプ(標準)

2.スプリングプローブタイプ

3.Coaxialタイプ

4.Fiber Optic(光ファイバ)タイプ

4. アプリケーション例
代表的な採用実績から、アプリケーション例をご紹介させていただきます。

・MRI

・モニタリング機器

・AED

・Artificial Heart(人工心臓)接続装置

・カテーテル

・X線センサー機器

・CTスキャン

…など他多数



5. まとめ
ぜひ、もっと詳しい内容が知りたいという方は下記お問い合わせフォームよりお問い合わせいただけますと幸いです。
今回、医療向けのコネクタについてご紹介させていただきましたが、カスタムケーブルに特化している”SAB”社からも医療向けのラインナップがございます。
ご興味ありましたらぜひこちらもご確認ください。
