高精度な機械設計に欠かせないロータリーエンコーダとは？品質担当者が知っておきたい選定ポイント

2026/07/28

高精度・高効率な機械設計を実現するうえで回転位置や回転方向を正確に検出する「ロータリーエンコーダ」は重要な役割を担います。
しかし、エンコーダは単に取り付ければよい部品ではありません。分解能、ノイズ耐性、耐環境性、校正、品質管理体制などを適切に見極めなければ、装置全体の精度や信頼性に影響を与える可能性があります。
この記事では、

1. メカ設計の現場で起きている実情

近年の機械設計では、「より高精度に」「より速く」「より安定して動く」ことが強く求められています。産業機械、ロボット、医療機器、検査装置、搬送装置などでは、わずかな位置ずれや制御の遅れが、加工品質、検査精度、安全性、生産効率に直結します。

たとえば、モーターや回転機構を使う装置では、「どの位置まで動いたか」「どちらの方向に回転しているか」「どのくらいの速度で動いているか」を正確に把握する必要があります。この情報が不正確なまま制御を行うと、位置決めのズレ、動作のばらつき、停止位置の誤差、異常動作の見逃しなどにつながります。

品質担当者にとって重要なのは、完成品の検査だけではありません。装置の設計段階で、品質リスクの原因となる部品や制御方式を見極めることも重要です。ロータリーエンコーダは、まさにその品質を左右する重要部品の一つです。

2. ロータリーエンコーダとは何か

ロータリーエンコーダとは、回転の動きを電気信号に変換するセンサー部品です。軸やノブ、モーターなどの回転を検出しその情報を制御装置に伝えます。制御装置はその信号をもとに、現在位置、回転方向、回転量、速度などを判断します。

簡単に言えば、ロータリーエンコーダは「回転の状態を機械に理解させるための部品」です。人間が目で見て「少し右に回った」「元の位置に戻った」と判断するような情報を、電気信号として機械側に伝える役割を持っています。

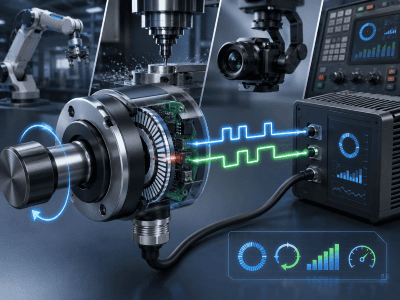

特に、A相・B相と呼ばれる2つの信号を使うクアドラチャ方式のエンコーダでは、回転量だけでなく回転方向も判別できます。そのため、ロボットアーム / CNC装置 / カメラジンバル / 産業用操作機器など正確な位置制御が必要な用途で広く利用されています。

3. なぜ高精度な機械設計にエンコーダが必要なのか

高精度な機械設計では、部品の加工精度や剛性だけでなく、「制御の正確さ」も品質を大きく左右します。どれだけ機械構造が優れていても、実際の動作位置を正しく検出できなければ、狙った動作を再現することはできません。

ロータリーエンコーダを適切に使用することで、回転機構の状態をリアルタイムに把握し、制御精度を高めることができます。これにより、位置決め精度の向上・動作の安定化・製品品質のばらつき低減、異常検知のしやすさ向上などが期待できます。

品質担当者の視点では、エンコーダは単なる制御部品ではなく、製品品質の再現性を支える部品と考えるべきです。「同じ動作を何度行っても、同じ結果が得られるか」という品質の基本に対して、エンコーダは重要な役割を果たします。

4. 品質担当者が注意すべき選定ポイント

ロータリーエンコーダを選定する際には、価格やサイズだけで判断するのは危険です。使用環境や要求精度に合わないエンコーダを選ぶと、後工程で不具合が発生したり、装置の性能を十分に引き出せなかったりする可能性があります。

分解能	1回転あたりにどれだけ細かく回転を検出できるかを示す指標です。分解能が高いほど、より細かな動きを検出できます。ただし、分解能を高くすれば必ずよいというわけではありません。高分解能になるほど処理側の負荷が増えたり、ノイズの影響を受けやすくなったりする場合があります。
耐ノイズ性	工場や産業機械の周辺では、モーター、インバータ、電源装置などから電気的なノイズが発生します。エンコーダの信号がノイズの影響を受けると、誤検出や位置ずれの原因になります。長いケーブルを使う場合や、電気的に厳しい環境で使用する場合は、差動出力、シールド、ノイズフィルタなどの対策が重要になります。
耐環境性	粉じん、水分、振動、温度変化などがある環境では、エンコーダ自体の耐久性も重要です。使用環境に合わない製品を選定すると、短期間で信号不良や故障が発生する可能性があります。品質トラブルを防ぐためには、設置環境を事前に整理し必要な保護性能や材料仕様を確認することが大切です。
取付方法　インターフェース	装置に組み込む際には、機械的な取付寸法や電気的な接続仕様も重要です。既存設計に無理に合わせると、組立性の悪化や配線トラブルにつながります。設計初期の段階から、取付スペース、軸形状、出力形式、接続方法を確認することが望ましいです。

5. よくある課題：分解能・ノイズ・校正

ロータリーエンコーダを使った設計でよく発生する課題として、分解能の選定ミス、信号ノイズ、校正の難しさがあります。これらは設計段階では見落とされやすい一方で、量産後や現場導入後に大きな品質問題となることがあります。

分解能の選定ミス

必要以上に高い分解能を選ぶと、制御側の処理負荷が増え、システム全体が複雑になります。反対に、分解能が低すぎると細かな動きを検出できず位置決め精度が不足します。重要なのは、装置の動作速度、必要な制御精度、制御回路の処理能力を踏まえて、適切な分解能を選ぶことです。

信号ノイズによる誤検出

エンコーダの信号は装置内外のノイズによって乱れることがあります。特に、クアドラチャ信号ではA相・B相の関係を正しく読み取る必要があるため、信号品質が低いと回転方向や回転量の判断を誤る可能性があります。品質安定性を重視する場合は、信号の取り回しや出力方式を含めた検討が不可欠です。

校正の難しさ

エンコーダを正確に使うためには、基準位置とのズレを正しく調整する必要があります。多軸制御や高精度位置決めを行う装置では、この校正作業が複雑になりがちです。校正が不十分なまま出荷すると、初期不良や現場調整工数の増加につながります。そのため、事前校正、校正ツール、技術サポートの有無も選定時の重要な確認項目です。

6. カスタム対応が求められる理由

標準品のロータリーエンコーダで対応できる用途も多くあります。しかし、高精度な機械設計や特殊環境での使用では、標準仕様だけでは十分でない場合があります。

たとえば、限られたスペースに組み込む必要がある場合、特定の出力形式に合わせたい場合、操作感やノブ形状を調整したい場合、高い耐久性や特殊な材料が必要な場合などです。このようなケースでは、エンコーダ単体の性能だけでなく、装置全体に合わせたカスタム対応力が重要になります。

特に品質担当者にとっては、「仕様書上は問題ないが、実際の装置では使いにくい」「量産後に組立ばらつきが出る」「現場環境で想定外の不具合が出る」といったリスクを避けることが重要です。そのため、設計段階から相談できるパートナーを選ぶことが、結果として品質リスクの低減につながります。

7. 品質管理体制を重視すべき理由

エンコーダは、装置の制御精度に関わる重要部品です。そのため、製品そのものの性能だけでなくメーカーやサプライヤーの品質管理体制も確認すべきポイントです。

ISO 9001のような品質マネジメントシステムは、製品やサービスの品質を継続的に管理・改善するための仕組みです。品質管理体制が整っているメーカーは、設計、製造、検査、改善のプロセスが標準化されており、安定した品質の製品供給が期待できます。

品質担当者の立場では、部品の初期性能だけでなく、ロット間のばらつき、長期供給、トレーサビリティ、変更管理、不具合発生時の対応力まで確認することが重要です。高精度な機械設計では、こうした見えにくい品質管理の差が、最終製品の信頼性に大きく影響します。
