本記事では、Nicomatic（ニコマティック）社が提供するVITA66シリーズの製品に焦点を当てます。VPX基板を製作される方や基板とバックプレーンの間の信頼性の高い接続をお探しの方々に、必見の情報が満載です。高信頼性を備えたNicomatic（ニコマティック）社コネクタのをご紹介します。

目次：

1. Nicomatic（ニコマティック）社コネクタ製品
2. VITA規格とは？3. VITA66とは？
4. Nicomatic（ニコマティック）社VITA66シリーズ製品
5. VITA66シリーズ製品ラインナップ
6. VITA66シリーズ製品デザイン
7. Nicomatic（ニコマティック）社VITAシリーズ製品の性能

【Nicomatic（ニコマティック）社製品コネクタ】

Nicomatic（ニコマティック）社は高品質、高信頼性なコネクタや革新的なソリューションを提供し、軍事、航空宇宙、産業など幅広い分野における顧客のニーズに応え、セミカスタムを得意とするフランスのコネクタメーカーです。
製品ライン: コンパクトな小型/角型高密度のオリジナルコネクタで、基板間、基板-ケーブル、ケーブル-ケーブル接続などに使用されます。信号伝送用（HFまたはLF）や高電力供給（HP）用に設計され、セミカスタムにて信号/同軸/高電力のコンタクトを1つのコネクタに収めるミックスレイアウトに対応が可能です。

【VITA規格とは？】

VITA（VMEbus International Trade Association）は、組み込みコンピュータと組み込み通信を対象とした業界団体です。VITAは、さまざまな組み込みコンピュータおよび通信技術の標準化を促進するために設立されました。
VITA規格は、VMEバス、VPX、PCI mezzanine card(PMC)をはじめ、その他のボード、システムなど組み込み通信を対象とした標準仕様の定義をしています。これらの規格は、軍事、航空宇宙、通信、医療、産業制御などのさまざまなアプリケーションに適用されます。
また、ハードウェアの相互運用性を確保し、開発者が異なる製品を組み合わせてシステムを構築する際の手間を軽減するために役立ちます。VITA規格にはさまざまなものがありますが、その中で最も広く知られているのはVME（Versa Module Europa）およびVPX（VITA46）です。VMEは、バックプレーンバスシステムの規格であり、広く使用されている歴史的な規格の1つです。VPXは、高性能コンピュータや通信装置などのアプリケーション向けに、VMEの後継として開発されました。

【VITA66とは？】

VITA66は、VPX（VITA46）エコシステム内の光バックプレーンインターコネクトのための標準で、航空宇宙や防衛などの厳格な環境で求められる高度な通信システムを支える為の基板間コネクタの規格です。これにより、異なるモジュール間やモジュールとバックプレーン間で信頼性の高い光接続が確立されます。VITA66は柔軟性とスケーラビリティに優れており、これまでのコネクタ技術では対応できなかった、高速で信頼性の高い光通信を基板間で実現することが可能になりました。さまざまな光コネクタタイプや構成に対応し、さまざまなアプリケーションのニーズに適応することができます。

【Nicomatic（ニコマティック）社VITA66シリーズ製品】

市場にある標準のVITA66.1および、66.4は、物理的接触を持つ標準のMTフェルール用に設計されています。Nicomatic（ニコマティック）社VITA66シリーズ製品は、拡張ビームMTフェルールを統合するために開発されました。今回は様々な種類のコネクタの中から、Nicomatic（ニコマティック）社VITA66シリーズ製品のご紹介をします。
VITA66シリーズには4つのバックプレーンコネクタ構成が定義されており、Nicomatic（ニコマティック）社はその中でも2つの種類（66.1/66.4）に焦点を当てています。Nicomatic（ニコマティック）社VITA66シリーズ製品は、お客様のVPX基板の内作製造向けに、基板側とバックプレーン側との接続をスムーズに実現します。

VITA 66 | Nicomatic

◆製品の特長高密度：1つのコネクタあたり最大24の光チャネルをサポート（2MTフェルールを使用すると48になります）頑丈さ：過酷な環境に最適な、頑丈で信頼性の高い設計です。パフォーマンス：高速データレートで高性能を提供します。スケーラビリティ：さまざまなアプリケーションのニーズを満たすために適応可能な柔軟な標準です。

【VITA66シリーズ製品ラインナップ】

VITA66.1：　2MTフェルール





VITA66.4：1MTフェルール

VITA66.4 DUAL：2MTフェルール

【VITA66シリーズ製品デザイン】

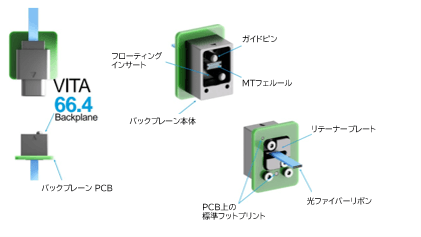

VITA66　バックプレーンコネクタデザイン


• フラッシュバックを補償するための0.5mmのフローティング
• フェルールの結合前にコネクタの誘導や再調整


モジュールコネクタデザイン

• 接続前の空洞内の正確なフェルールの調節
• 9.8Nのフェルール圧縮

[資料ダウンロード] Nicomatic Vita66 Datasheet.pdf

【Nicomatic（ニコマティック）社VITAシリーズ製品の性能】

航空宇宙、防衛、およびその他の厳しい環境で使用される組み込みコンピュータシステムに適用されている、VITA４７(※)の要件を満たすようにNicomatic（ニコマティック）社VITA66シリーズ製品は設計されています。
※VITA47：組み込みシステムにおける耐久性、信頼性、耐環境性などの評価および規格化を目的としたもので、商用オフザシェルフ（COTS）プラグインモジュールの地上および軍事、航空宇宙の通信アプリケーション向けの環境、設計および構築、安全性、品質要件を定義します。

試験項目	条件	結果
温度サイクル	500 cycles -55°C / 105°C	〇
動作温度	1cycle -40°C / 85°C	〇
日動作温度	168h-55°C / 105°C	〇
嵌合-嵌合解除	500 cycles	〇
湿度	10 cycles 25°C –65°C  89% -94% humidity	〇
塩水噴霧試験	48 hours	〇
振動	-5Hz to 100Hz DSP, increase of 3dB/oct  -100Hz à 1000Hz DSP = 0.1g²/Hz  -1000Hz à 2000Hz DSP decrease of 6dB/oct	〇
衝撃	40g, 11ms, sawtooth  terminal shock pulses in all three axes	〇
砂塵試験	1 cycle	〇

※全試験共通：IL < 1dB 、ΔIL < 0.5dB、フェルールおよびコネクタに劣化がないこと
※砂塵試験以外は全てNicomatic社で行っています
※〇は準拠を表しています
