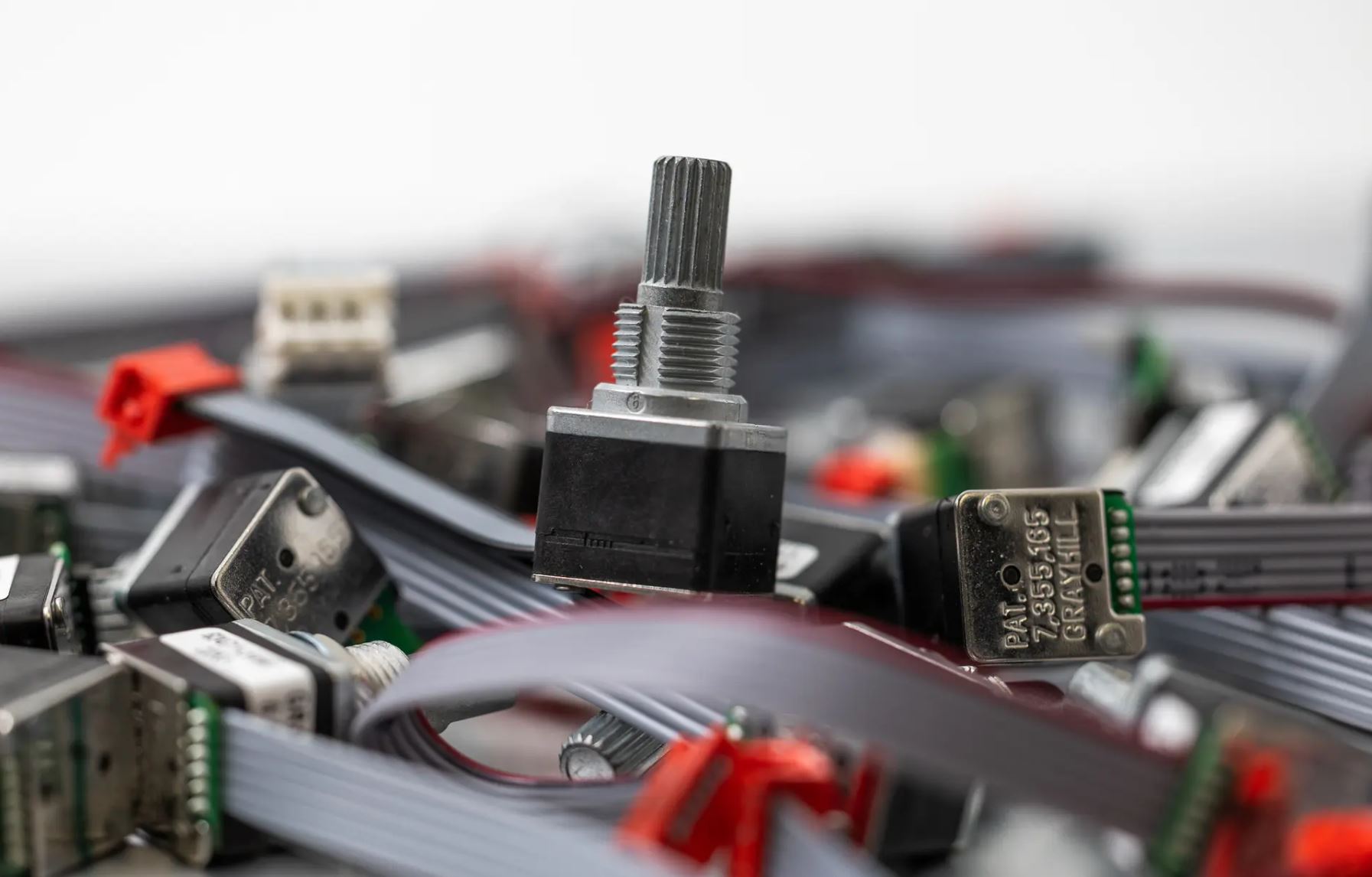

【Grayhill】ホール効果センサーとスイッチの製造：回転制御

2026/03/12

1. Hallエフェクトセンサー&スイッチ入門：特徴・用途・選び方
2. Hallエフェクトとは？
3. Hallエフェクトセンサーのメリット
4. Hallエフェクトスイッチとは？スイッチタイプの特長とその用途
5. エンコーダとの違いとHallエフェクトスイッチの選び方ポイント
問い合わせ
関連記事

1. Hallエフェクトセンサー&スイッチ入門：特徴・用途・選び方

工場の制御・位置検出・回転計測などを必要とする現場では、Hall エフェクト（ホール効果）センサーやスイッチ が重要な役割を担っています。
本記事ではその原理とメリット、そして産業用途に適した選び方をわかりやすく解説します。

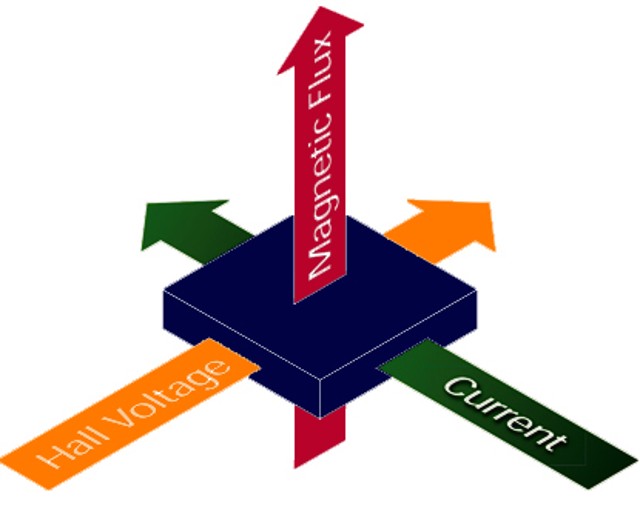

2. Hallエフェクトとは？

Hallエフェクトセンサーは磁界を検出するデバイスで、磁石が近づいたときに電圧が変化する特徴を持ちます。
非接触で磁場を捉えることから、摩耗がない長寿命設計が可能です。主に 位置検出・速度検出・近接スイッチング などに使われます。

3. Hallエフェクトセンサーのメリット

・耐久性と信頼性：可動部がなく、埃・振動の多い環境でも安定動作
・非接触検出：磁気に反応するだけでスイッチ検出が可能
・コスト効率に優れる：一般的にエンコーダより安価で導入しやすい

4. Hallエフェクトスイッチとは？スイッチタイプの特徴とその用途

Hallエフェクトスイッチ は、磁界の「有無（ON/OFF）」を判定するためのセンサーです。出力は基本的に 2値（オン／オフ） で、シンプルな制御で使用する場合に向いています。

◆主な特長

非接触検出 → 摩耗がなく高信頼性
高感度 → 微小な磁界変化に反応
堅牢性 → 埃や水滴、温度変化にも比較的強い
コンパクトサイズ で省スペース設計に最適

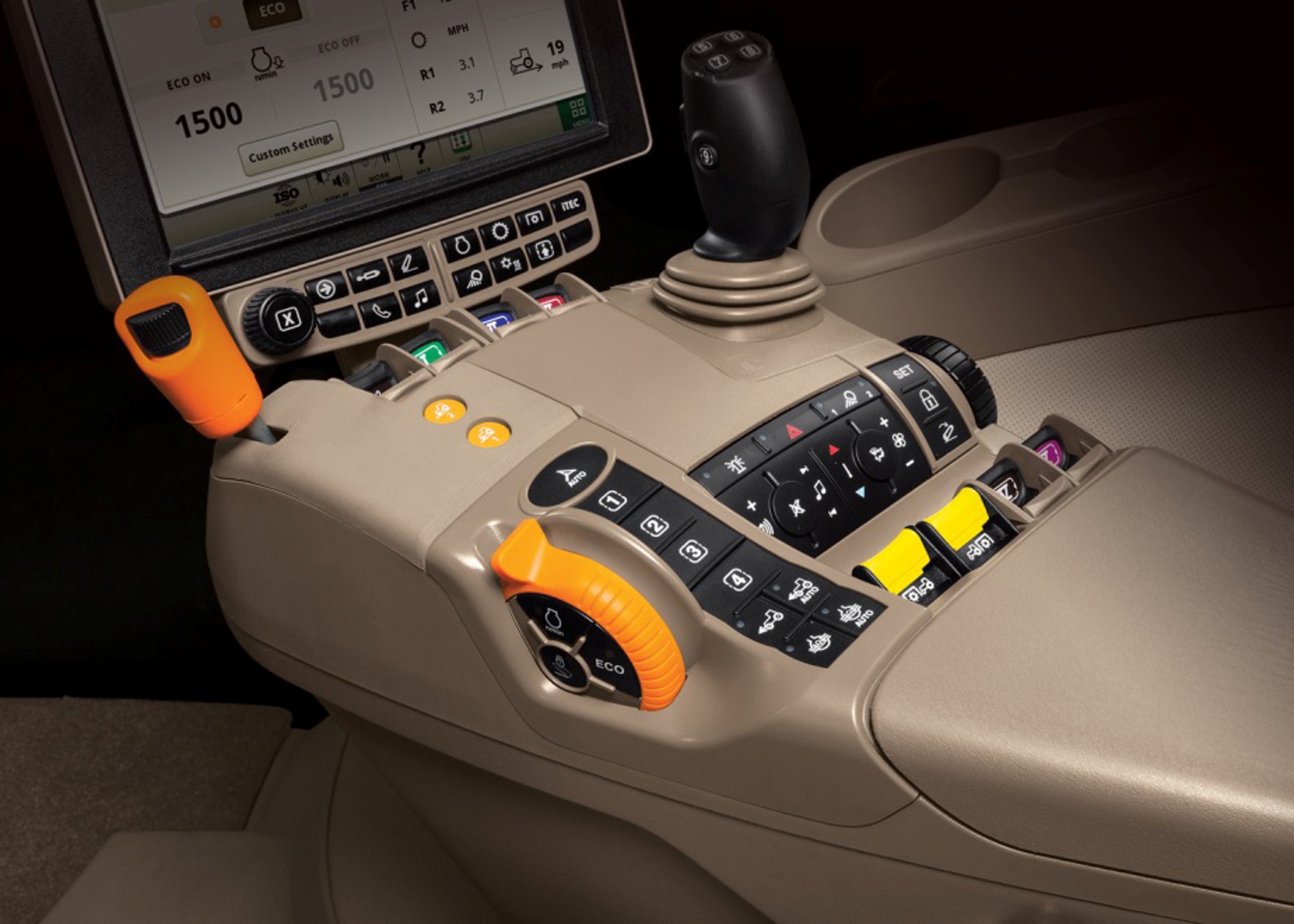

◆Hallエフェクトスイッチの産業用途例

Hallエフェクトスイッチは、幅広い工業分野で利用されています。

位置検出（ポジションセンサー）：部品の位置や安全カバーの閉位置検出など
近接検出：物体の接近状態による ON/OFF 判定
速度計測：磁界パルスを数えることで回転速度算出
エンドストップSW：機器の動作範囲の終端検知

5. エンコーダーとの違いとHallエフェクトスイッチの選び方ポイント

◆エンコーダーとの違い
Hallエフェクト製品群と並んでよく比較されるのが「エンコーダ」です。

特徴	Hall センサー／スイッチ	エンコーダ
情報量	単純 ON/OFF (二値)	位置・速度・方向など高詳細
精度	標準レベル	高精度用途向け
構成	可動部なし	構造によっては可動部あり
コスト	低価格傾向	一般に高価

エンコーダは詳細な位置・速度情報が必要なロボット制御や複雑機構向けに適しています。一方、Hallスイッチは「単純検出で十分」「環境に強い」用途に向いています。

◆Hallエフェクトスイッチの選び方ポイント

実際の設計・導入時には、次の点が重要です。

✓ 検出磁界の強さ

用途で使う磁界レベルに対して適切な感度の製品を選ぶことが大切です。

✓ 環境耐性

温度・湿度・埃などの環境条件を考慮した製品選定。

✓ スイッチ出力形式

NPN/PNP、オープンコレクタ／プッシュプルなど、制御機器との互換性の確認も大切です。

6. カタログのダウンロードはこちら

Hall エフェクト技術は、その 高信頼性・非接触設計 から、幅広い工業用途で重宝されています。
単純な ON/OFF 検出には Hall スイッチ、より精細な情報を求めるならエンコーダと使い分けることで、最適な制御システムが構築できます。

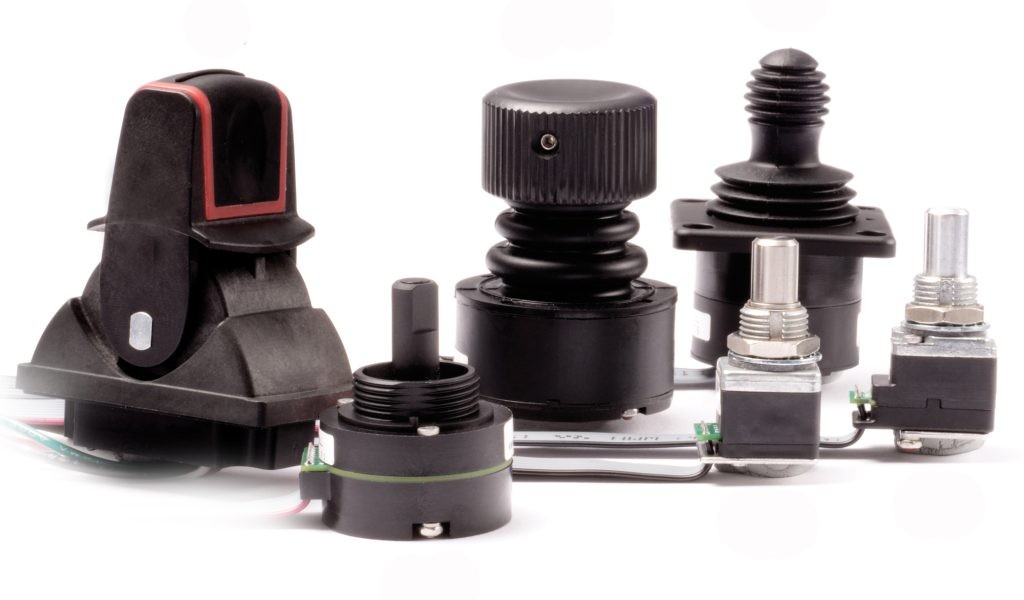

Grayhillでは、Hallエフェクト技術を採用した各種スイッチ・エンコーダが提供されています。

◆Grayhill製品ラインナップ一覧


◆Grayhill製品Joysticks

Series	Description/Features	Life/Rating（Cycles）	Range of Movement	Body size inches(mm)	Behind Panel Depth inches(mm)	Output	Document
67A	Joystick Small Package	1,000,000 Joystick	Shaft travel 20° in any direction	1.300 [33,02] sq	0.727 [18, 47]	I2C Proportional	資料ダウンロード
67B	Joy stick with Momentary Rotation & Pushbutton	1,000,000 Rotary 1,000,000 Pushbutton 1,000,000 Joystick	Shaft travel 20° in any direction	1.250 [31,75] dia	.629[15,98]	I2C Proportional I2C Rotation Mechanical pushbutton	資料ダウンロード
67C	Joystick with 360° Rotarion & Pushbutton	1,000,000 Rotary 1,000,000 Pushbutton 2,000,000 Joystick	4 sensors, 8 directions	1.000±0.15 dia	.588±0.15	Proportional joystick Quadrature Encorder Mechanical pushbutton	資料ダウンロード

◆Grayhill製品Rotary

Series	Description/Features	Life/Rating（Cycles）	Range of Movement	Body size inches(mm)	Behind Panel Depth inches(mm)	Output	Document
68A	Rotary, Optional Redundancy	1,000,000 for rotary & pushbutton	16 PPR	.500 [12, 7] sq	.562 ± 0.15 [14,26 ± 0,38]	Quadrature rotary mechanical pushbutton	資料ダウンロード
68P	Rotary, Optional Redundancy	7,000,000 for rotary	0.5V - 4.5V every 360°	.500 [12,7] sq	.503 ± 0.15 [12,78 ± 0,38]	Proportional	資料ダウンロード

◆Grayhill製品Paddle/Rocker

Series	Description/Features	Life/Rating (Cycles)	Range of Movement	Body size inches(mm)	Behind Panel Depth inches(mm)	Output	Document
68B	Paddle switch, Friction Hold, Latching, and Return to Center Option	200,000 Friction Hold, 200,000 Latching, 2,000,000 Return to Center	Paddle travel 40° both ways Latching angle 36° Detent angle 26°	1.062	.273 ± 0.05	Proportional PWM	資料ダウンロード
