高精度な位置制御や操作入力が求められる機械設計の現場では、回転操作部品の選定が装置全体の性能や使い勝手、保守性に大きく影響します。特に近年は、産業機器、車載機器、建設機械、医療機器、各種制御盤などにおいて、従来の接触(ボタン)式部品では対応しにくい耐久性、安定性、操作性、設計自由度などが求められるようになっています。

そのような中で注目されているのが、ホールエフェクト方式のロータリーエンコーダーです。非接触で回転位置や回転量を検出できるため、摩耗を抑えながら高い信頼性を確保しやすく、長寿命化やメンテナンス負荷の低減にもつながります。

本記事では、高精度・高効率な機械設計に携わる技術担当者の方に向けて、ホールエフェクトロータリーエンコーダーの基本、メカ設計の現場で起きやすい課題、採用メリット、そして具体的な製品としてGrayhill社の「68A」「68P」製品を紹介いたします。
初心者の方にもわかりやすいよう、できるだけ平易に整理して解説します。

目次

• 機械設計の現場で起きている実情
• ホールエフェクトロータリーエンコーダーとは
• なぜ今、ホールエフェクトエンコーダー製品が必要なのか
• ホールエフェクトエンコーダーが機械設計にもたらす主なメリット
• 製品紹介：Grayhill社 68A / 68P
• エンコーダー選定時に確認したいポイント
• まとめ
• お問い合わせ

機械設計の現場で起きている実情

機械設計の現場では、単に「回る部品をつければよい」という時代ではなくなっています。装置に搭載される操作部や回転検出部には、より高い精度、より長い寿命、より厳しい環境への対応が求められています。

たとえば、装置の小型化が進むと、部品には省スペースであることが求められます。一方で、操作性を犠牲にすることはできません。また、製品寿命が長い設備や車載用途では、繰り返し操作に耐えられる耐久性が重要です。粉じん、湿気、液体飛沫、振動といった現場環境も考慮しなければなりません。

さらに、設計担当者はメカ構造だけでなく、電気設計、制御設計、生産性、保守性まで見据えて部品を選定する必要があります。もし操作部品の信号が不安定であれば、制御側で補正が必要になり、ソフトウェア側の負担が増えます。もし寿命が短ければ、交換や保守のコストが発生します。もし密閉性が不十分であれば、現場環境によって故障リスクが高まります。

このように、回転入力部品の選定は、一見すると小さな部品選びに見えて、実際には装置全体の品質や効率に直結する重要な設計判断です。

ホールエフェクトロータリーエンコーダーとは

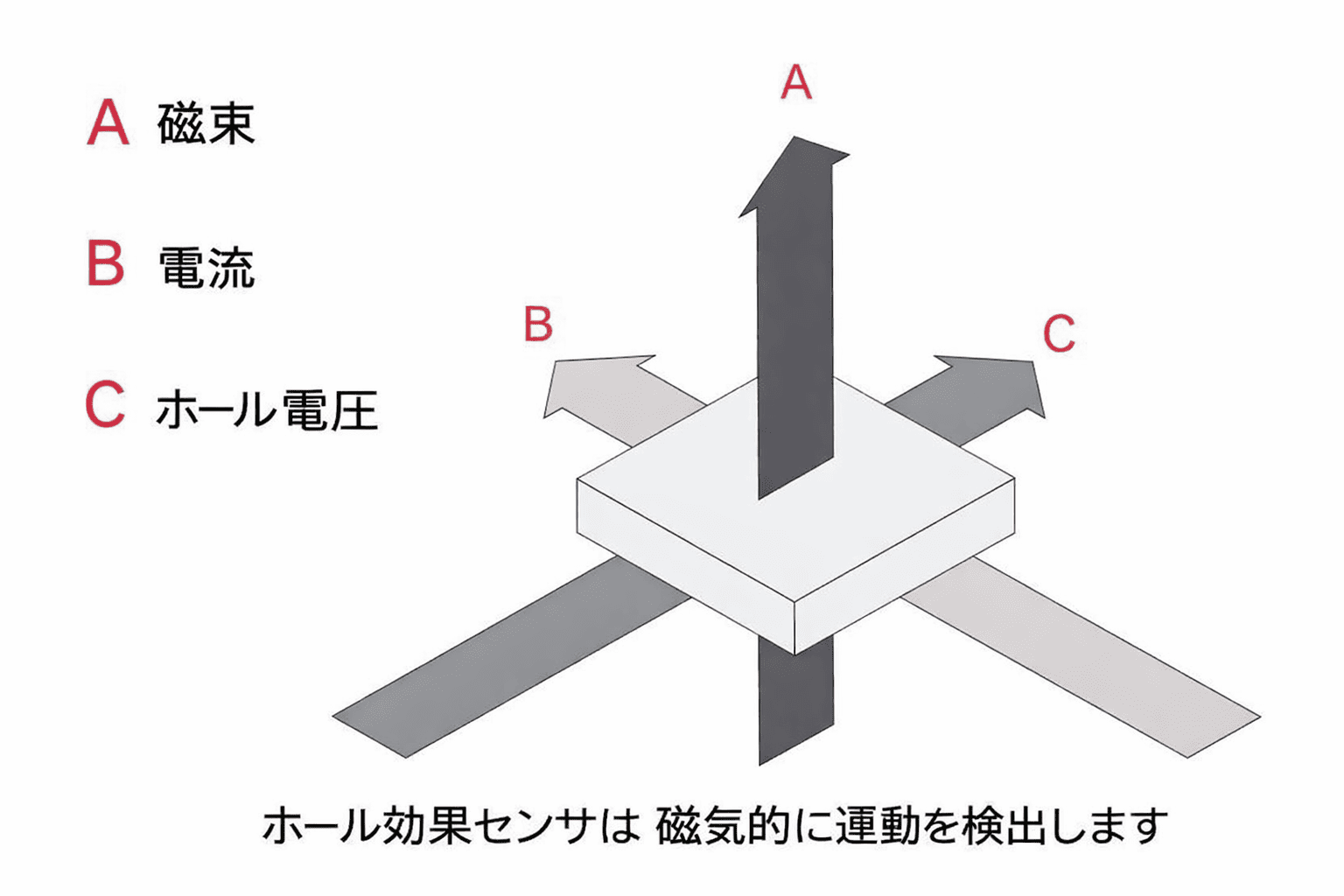

ホールエフェクトロータリーエンコーダーは、磁気とホール効果を利用して回転位置や回転動作を検出する部品です。一般的な接触式の可変抵抗器や機械式エンコーダーとは異なり、検出部が非接触で動作することが大きな特長です。 非接触であるということは、摺動接点の摩耗が起こりにくいということです。その結果として、長寿命化しやすく、長期間にわたって安定した出力を維持しやすくなります。装置の信頼性を高めたい設計では、非常に大きなメリットになります。

また、ホールエフェクト方式は、粉じんや湿気などの影響を受けやすい接触式部品に比べて、過酷な環境に適した構成を取りやすい点も魅力です。精密な位置検出や操作入力が必要な用途で、耐久性と精度の両立を図りたい場合に有力な選択肢となります。

なぜ今、ホールエフェクトエンコーダー製品が必要なのか

高精度・高効率な機械設計が求められる今、操作部品や検出部品にも「長く安定して使えること」「信号が扱いやすいこと」「設計に組み込みやすいこと」が強く求められています。

従来の接触式部品では、長期間の使用による摩耗、接点の劣化、ノイズ、操作感のばらつきなどが課題になることがあります。これらは装置の精度や使用感に影響し、最終的には製品品質や保守コストに跳ね返ります。

一方、ホールエフェクト方式のロータリーエンコーダーであれば、非接触によって摩耗を抑え、安定した出力を得やすくなります。設計者にとっては、寿命設計がしやすくなり、保守頻度の低減も期待できます。さらに、用途に応じてデジタル出力型、アナログ出力型を選べることで、制御方式や操作系の設計自由度も高まります。

つまり、ホールエフェクトロータリーエンコーダーは、装置の性能向上だけでなく、開発効率、量産安定性、アフターサービス性まで含めてメリットをもたらす部品だと言えます。

ホールエフェクトエンコーダーが機械設計にもたらす主なメリット

1. 非接触による長寿命化

接触式部品では避けられない摩耗の課題を抑えやすく、長期にわたり安定した動作が期待できます。設備のライフサイクルが長い用途では特に有効です。

2. 高い信頼性

検出の安定性は、制御品質に直結します。入力信号が安定すれば、装置の応答性や再現性を高めやすくなり、設計全体の完成度向上につながります。

3. 環境耐性への対応

粉じん、湿気、液体飛沫などへの配慮が必要な現場では、保護性能の高い部品が有利です。工場設備や屋外機器、車載関連、医療・分析装置などでも検討しやすくなります。

4. 設計自由度の向上

デジタルのクアドラチャ出力を使いたい場合もあれば、ポテンショメータのようなアナログ出力が必要な場合もあります。用途に応じて最適な出力方式を選べることで、制御設計をシンプルにできます。

5. メンテナンス負荷の低減

長寿命で安定して使える部品は、交換頻度の低減や保守工数の削減にもつながります。結果として、装置の稼働率向上や総所有コストの抑制にも貢献します。

製品紹介：Grayhill社 68A / 68P

ここからは、具体的な製品としてGrayhill社のホールエフェクトエンコーダー「68A」と「68P」を紹介します。どちらも高信頼性が求められる機器設計に適したシリーズですが、出力方式や用途イメージが異なります。設計意図に合わせて選定することが重要です。

---

Grayhill社 68A：デジタル制御に適したクアドラチャ出力タイプ

68A製品は、クアドラチャ出力に対応したホールエフェクトエンコーダーです。高分解能、プッシュ／プル回路による出力、3.3Vdcまたは5Vdc対応、100万サイクル超の長寿命、さらに一体型プッシュボタンを備える点が特長です。

回転操作をデジタル信号として扱いたい設計に適しており、機器の設定ダイヤル、メニュー操作、制御入力部などに向いています。操作部として回転と押し込みの両方を使いたい機器では、部品点数削減や省スペース化にもつながります。

また、角度仕様として11.25度や22.5度のバリエーションが用意されており、必要な操作分解能やUI設計に応じて選びやすい点も魅力です。

68A製品が向いている用途

• 産業機器の操作パネル
• 制御機器の設定ノブ
• デジタルメニュー選択用インターフェース
• 高耐久が必要な回転入力部

---

Grayhill社 68P：アナログ出力でポテンショメータ代替に適したタイプ

68P製品は、レシオメトリックなアナログ出力を持ち、ポテンショメータのような使い方ができるホールエフェクトエンコーダーです。液体や粉じんに対してIP67でシールされている点、パネル背面14mm未満のコンパクト設計、300万サイクルの長寿命、冗長ホールエフェクトセンサー搭載などが大きな特長です。

従来、アナログ位置入力としてポテンショメータを採用していた用途でも、耐久性や環境耐性を高めたい場合に有力です。特に、振動、粉じん、湿気が気になる装置や、長期間安定したアナログ入力が必要な場面に適しています。

操作量を連続量として制御したいケース、たとえば速度調整、位置指令、出力レベル調整などでは、68P製品のようなアナログ出力タイプが扱いやすい場合があります。

68P製品が向いている用途

• ポテンショメータ置き換え用途
• 粉じんや液体飛沫のある環境での操作入力
• 車載、建機、農機、屋外機器などの厳しい環境
• 連続量入力が必要な制御機器

---

68A製品と68P製品の違いをわかりやすく整理

項目	68A	68P
主な出力方式	クアドラチャ出力	アナログ出力
用途イメージ	回転入力、メニュー操作、デジタル制御	連続量入力、ポテンショメータ代替
電源	3.3Vdc または 5Vdc	5Vdc
寿命	100万サイクル超	300万サイクル
特長	高分解能、プッシュボタン内蔵、プッシュ／プル出力	IP67、冗長センサー、薄型設計

エンコーダー選定時に確認したいポイント

ホールエフェクトロータリーエンコーダーを選ぶ際は、次のような観点を確認すると、設計ミスマッチを減らしやすくなります。

出力方式はデジタルかアナログか

制御側で回転パルスとして扱いたいならクアドラチャ出力、連続的な位置量として扱いたいならアナログ出力が適しています。まずはシステム全体の信号処理方法を明確にすることが大切です。

必要な分解能・操作感は十分か

機器のUIや制御精度によって、必要な角度分解能や操作感は変わります。ユーザーが細かく調整する機器か、大きく素早く設定する機器かによって、最適な仕様は異なります。

設置環境に耐えられるか

粉じん、液体、湿気、振動などの環境条件は必ず確認が必要です。現場環境が厳しい場合は、IP保護やシール性能の高い製品が有効です。

サイズと実装性は問題ないか

パネル奥行きや周辺部品との干渉も重要です。特に小型装置では、背面スペースの制約が大きいため、薄型構造のメリットは非常に大きくなります。

寿命と保守計画に合っているか

量産設備や長期運用装置では、初期コストだけでなく交換周期や保守コストまで含めて評価することが重要です。長寿命な非接触型は、結果としてコストメリットを生みやすい部品です。

まとめ

高精度・高効率な機械設計を実現するためには、回転入力や位置検出の部品選定を軽視できません。ホールエフェクトロータリーエンコーダーは、非接触による長寿命、高い信頼性、環境耐性、設計自由度といった面で、現代の機械設計に非常に適した選択肢です。

Grayhill社の68A製品は、クアドラチャ出力を活かしたデジタル制御向けの回転入力部として有効であり、68P製品は、アナログ出力を活かしたポテンショメータ代替や過酷環境向け用途に適しています。用途に応じて適切に使い分けることで、装置性能の向上、設計効率の改善、保守負荷の低減が期待できます。

もし、現在の設計で「接触式部品の寿命が気になる」「粉じんや湿気の影響を抑えたい」「より安定した入力系を構築したい」といった課題があるなら、ホールエフェクト方式の採用を具体的に検討する価値は十分にあります。回転入力部の見直しは、装置全体の品質向上につながる重要な一歩になります。

弊社では、Grayhill社ロータリーエンコーダーの取扱いを行っております。

この記事で記載のあるような機器選定の基準や注意点、その他ご質問などがございましたらお気軽にお問い合わせ下さい。
