1. なぜ今「HDMI⇄SDI変換」が増えているのか：放送設備の現場課題

近年放送関連のシステムにおいて、HDMI出力のPC・民生機器と、SDIインフラの既存放送設備が同居するケースが増加しています。更新対象の一部のみを先行置換する「段階更新」では、HDMI/SDI混在が常態化し、システムの構成状況に応じたHDMI、SDIの変換を行うコンバータの入手が必要です。

設備管理者ならではの要件

• 長距離伝送　　：　放送設備内の長距離伝送の安定性：12G-SDIなどを活用しケーブル品質の標準化
• 運用継続性　　：　製品実績・代替機の確保
• 安全・保守性　：　配線の視認性、導線管理、ラック放熱、端子保護

「とりあえず安価な変換アダプタでつなぐ」という判断は、ブラックアウトや音声抜け、解像度降下といった潜在リスクを増やす可能性があります。

2. 変換で起きる不具合の正体：ブラックアウトや画質低下の理由

放送システムにおける信号変換で頻繁に発生する不具合はどのようなことが原因なのでしょうか。

「HDMI-SDI変換でブラックアウトが起きる理由」

HDMI–SDI変換で「急に真っ黒になる」「色がおかしい」「解像感が落ちる」「音だけ出ない」といった不具合が起きる理由は、ほとんどが“規格の不一致”と“物理層の品質”に集約されます。まず押さえたいのは、HDMIは家電寄りの可変仕様（RGB/YCbCr、フル/リミテッドレンジ、HDRメタデータ、EDIDで都度交渉など）、一方のSDIは放送・業務寄りの固定仕様（YCbCr 4:2:2 10bit、フレーム構造やLevel定義が堅い）という前提の差です。このギャップをコンバーターで正しく埋められないと、ブラックアウトや画質低下が発生します。

「画質が落ちる／音が出ない」原因

• HDCP保護　　　：　多くのコンバーターでSDIへ変換不可
• 解像度／フレーム不一致　　：　1080p/1080i/PsFの取り違えでもちらつきなど
• 色空間・レンジ不一致　　　：　HDMIはRGBフル(0–255)、SDIはYCbCr/ビデオレンジ(16–235)のため
• 3G-SDI Level不一致　　　：　Level AとBのミスマッチ
• 電源不安定　　　：　USB給電や劣化アダプター
• 同期不足　　　：　フレーム同期なしでスイッチング

3. 解決するための設計・運用におけるチェックリスト

では、システム設計時にどのようなことに注意すればいいのでしょうか。
システム設計時、運用時のそれぞれでまとめてみました。

設計フェーズ　：　要件定義チェックリスト

• 映像要件　　　：　解像度/フレームレート、色空間、HDR、音声埋め込みの有無
• 距離と配線　　：　HDMIは短距離、SDIは長距離
• 再クロック　　：　長距離・分岐構成ではre-clocking対応が前提
• 端子と堅牢性　：　BNCの保持力、HDMIの抜け止め、ロック機構
• 電源と冗長　　：　USB給電安定化、予備ポート、停電時のリカバリー

運用フェーズ　：　安定運用のベストプラクティス

• EDID固定／管理　：　運用解像度の固定、想定外のダウンコンバートを防止
• ケーブル標準化　　：　75Ω同軸＋認証HDMIの型番統一
• 電源系の分離　　　：　ノイズ混入を避け、フェライトコア・アース見直しを併用
• 交換容易性　　　　：　ラベル運用、棚卸し、予備機準備

4. アプローチ例：メディアコンバーターの賢い選び方・国内調達の要点

実際に製品を選定する際にはどのような手順を取るのがいいでしょうか。選定における指針をまとめさせていただきました。

選定指針

• 要件の明文化　　　　　　：　「HDMI 4K60 → 12G-SDI変換」「SDI to HDMI 監視用 低遅延」など
• 再クロック・オーディオ　：　音声埋め込み/ディエンベッド対応を確認
• 電源方式　　　　　　　　：　USB給電の安定化 or AC、現場可搬性
• 筐体・端子保護　　　　　：　ラック固定、抜け止め、耐熱・放熱
• 国内調達・実績多数　　　：　在庫・納期・交換条件などを確認

5. 現場で効く検証・設置・保守フローとトラブルシュート

システムを構築する現場ではどのように導入を進めているのでしょうか。
事前の検証、設置時、保守など項目別にまとめます。

検証(最悪条件テスト)

• 映像フォーマット表を作成して接続の際の構成を双方向で確認
• 最長距離・分岐・電源共有を想定したストレステストを実施
• ログシートで再現条件を記録し、交換判断を迅速化

設置：安全と保守性

• BNC曲げ半径・HDMI抜け止め・ケーブルタイで配線を固定
• 放熱：密閉ラックではスペーサーで熱だまりを回避
• 視認性：色分け・ラベルで棚卸し効率を向

保守：ダウンタイム最小化

• 予備機・代替機の常備と手順書整備
• 定期点検：コネクタ摩耗・ケーブル被覆の目視
• 電源管理：USB給電の電圧降下・ノイズ対策

よくある質問（トラブルシュート）

• 映像が出ない：EDID固定、解像度固定、ケーブル規格の再確認。
• 4Kが1080pになる：フォーマット自動変換の有無を確認し、固定設定。
• 音声が出ない：エンベッド/ディエンベッドの対応を仕様で確認。

6. お問い合わせ

本ガイドは、HDMI-SDI変換を検討する放送設備管理者のために、安心して機器準備を進めるためのチェックポイントを整理しました。

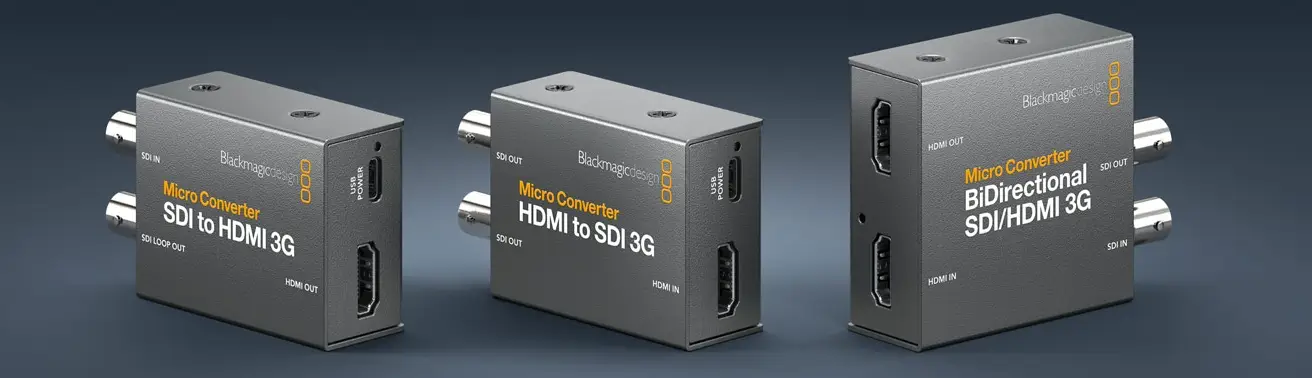

弊社では、国内外で多数の実績があり安定した機器性能を有するBlackMagic Design社のメディアコンバーターを販売しております。

製品に関する詳細情報は、以下のページよりご確認可能です。


具体的なご質問お問い合わせに関しては、以下のメールアドレスもしくはお問い合わせフォームよりお願いいたします。

担当部門：　インフラビジネス部フィールドセールスグループ　伊藤
メール　：　k_ito@jepico.co.jp




※本ページは一般的な技術情報としてまとめています。システムにおける個別要件により最適解は変わります。設計・運用前に必ず現場検証を行って委託ことを推奨いたします。
