１．LEDライトパイプとは？
２．LEDライトパイプを使用する理由
３．Dialight社Optopipe® ライトパイプ製品の概要
４．LEDライトパイプを使用するメリットーDialight社Optopipe® ライトパイプの特長―
５．関連記事
６．お問い合わせ

１．LEDライトパイプとは？

LEDライトパイプは、回路基板上のLEDなどの光源から筐体またはパネルの外側に光を伝送する、精密に成形された光学部品または光ファイバー(導光管)です。通常、ポリカーボネートまたはその他の光学グレードの材料から製造されます。
Dialight社のOptopipe®ライトパイプ製品は、高い性能と耐久性を確保するため再生材は使用せず、新しい高品質のポリカーボネートのみで製造されています。

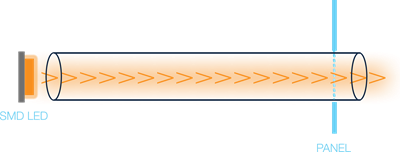

Dialight社では、レイトレーシング（Ray Tracing：光線追跡法）を用いてライトパイプを通過する光の経路を解析しています。
このモデリング手法は生産に先立って行われ、光の損失を最小限に抑え、ライトパイプ設計性能を最大限に引き出します。

レイトレーシングテクノロジーを活用した最先端の設計と開発

２．LEDライトパイプを使用する理由

Optopipe® ライトパイプは視覚的なステータス表示に使用され、電気機器、計器、電子機器の安全かつ信頼性の高い動作を実現し、診断目的にも役立ちます。これらは通常、従来のインジケータでは大きすぎる場合や、スペースに制約がある場合に、フロントパネルに表示するために使用されます。しばしばステータス表示は、ポートやスイッチなどのフロントパネルコンポーネントの上、周囲、または下に表示が必要になる場合があります。ライトパイプは、この頻発する問題の解決策を提供します。

また、EMI（Electromagnetic Interference）/RFI（Radio Frequency Interference）の影響から光源をフロントパネルから離す必要がある場合や、設計が完了後にステータス表示が必要になった場合にも有効です。Optopipe®ライトパイプは、コストのかかるPCBやパネルレイアウトの再設計の必要性を排除し、一般的にインジケータを交換するよりも費用対効果が高くなります。

３．Dialight社Optopipe® ライトパイプ製品の概要

Dialight社では、お客様(orエンドユーザー様)のニーズを満たすため、多くのアプリケーションで利用可能な幅広い製品ラインナップを提供しています。

Dialight社Optopipe®ライトパイプの製品ラインナップはこちら

Optopipe®ライトパイプの実装方法には、PCBマウント(基板実装)またはパネルマウント(筐体実装)があります。PCBマウント用に設計されたライトパイプには実装ピンがあり、PCBに設けた取付け穴に圧入することで簡単に実装することができます。パネルマウントの場合、フロントパネル圧入しPCBのLED直上に配置します。さらに固定が必要な場合は、エポキシ接着剤またはヒートステーキング(熱カシメ)をお勧めいたします。

① PCBマウントライトパイプは、圧入実装ピンを備えPCBのLED上に簡単かつ確実に取り付けることができます。
②例) PCB実装面に対して水平に導光する横型ライトパイプ
③例) PCB実装面に対して垂直に導光する縦型ライトパイプ

① パネルマウントライトパイプは、フロントパネルに圧入されLEDの直上に設置します。
② 例) PCB実装面に対して垂直に導光するフラットレンズライトパイプ
③ 例) PCB実装面に対して平行に導光するドームレンズライトパイプ

LEDライトパイプのポジション・方向

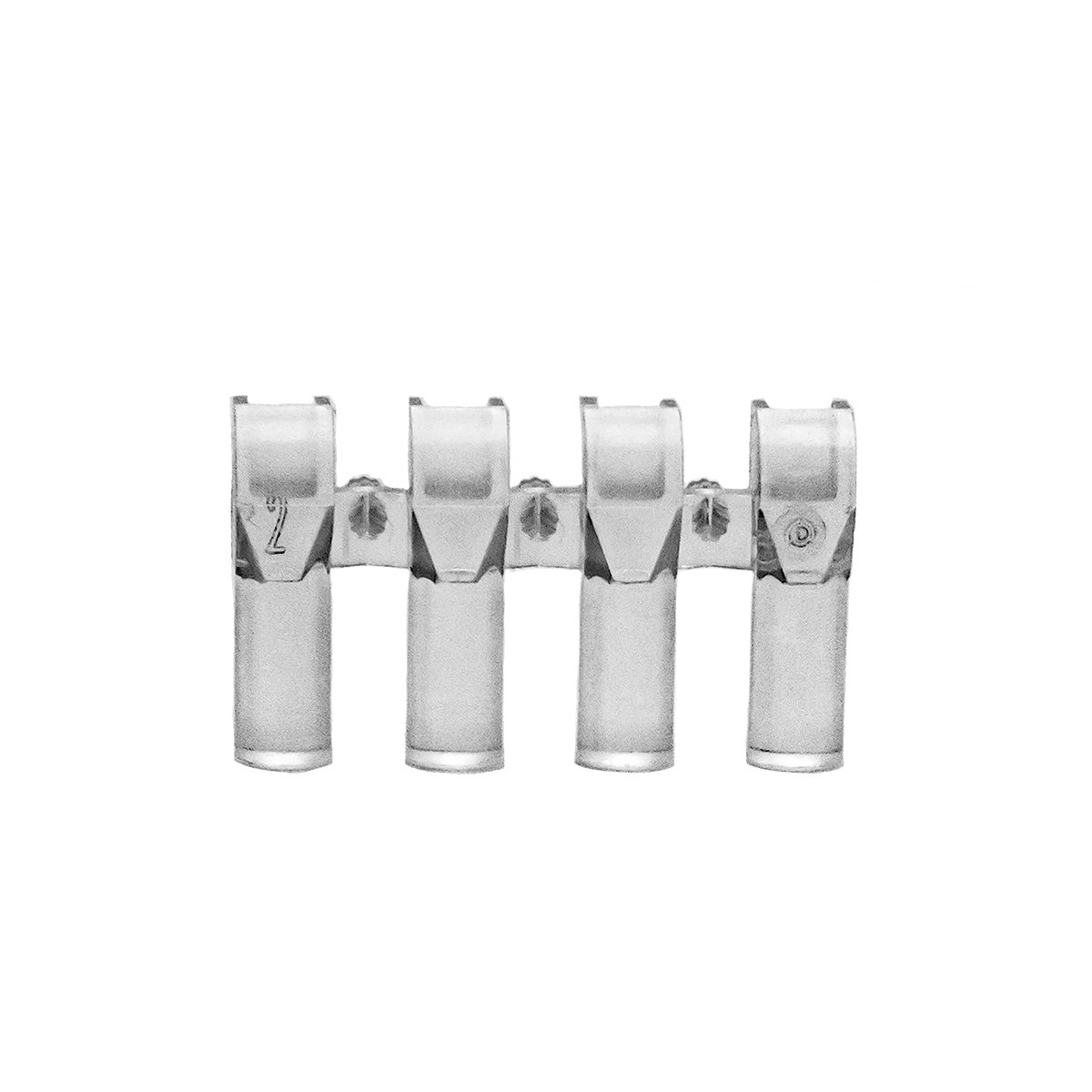

Optopipe®ライトパイプは、シングルポジションとマルチポジションの構成があり、通常、水平または垂直方向に1～4列のレンズを備えています。様々なアプリケーションに対応するために、ストレート、アングル、およびスタック(多連)のオプションがあります。


シングルポジション	マルチポジション	ライトアングル	バーティカル

LEDライトパイプのレンズタイプ


【レンズ形状】円ー正方形ー長方形	【レンズ先端部】フラット型ー凸型ードーム型	【レンズ面】　研磨加工ーテクスチャ加工

アプリケーションやご希望のパネル外観に応じて、豊富なレンズオプションが用意されています。基本的なレンズ形状は、円形、正方形、長方形があり、レンズ先端部は、フラット型、凸型、またはドーム型があります。さらに、レンズ面は研磨加工またはテクスチャ加工から選択可能です。

ライトパイプのシールドオプション


例）シールド付き　515-1064-804F	例）シールド無し 515-1064F

Optopipe®ライトパイプには、シールド付きの構成もあります。シールドは、光漏れを防ぎ、隣接する光源間の光クロストークを排除することにより、ライトパイプの光出力を最適化します。
また、ライトパイプで使用されるLEDの種類と、LEDとライトパイプの間の距離も、ライトパイプの光出力に影響を与えます。従って、Dialight社のOptopipe®ライトパイプは、型番ごとに推奨するLEDパッケージをご提案しております。
