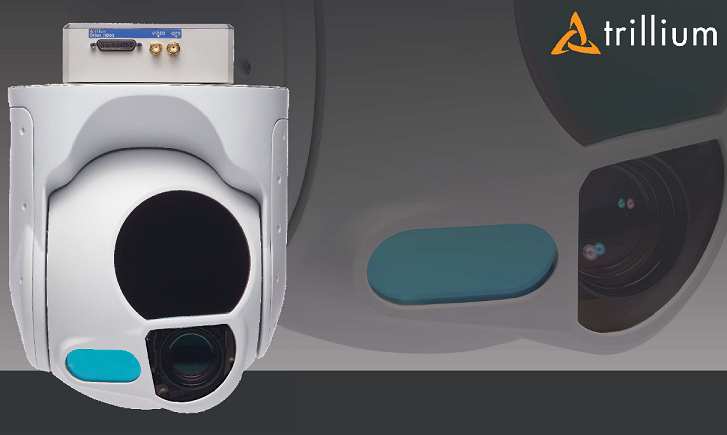

【超高機能 ドローン搭載用ジンバルカメラ】 Trillium Engineering Orion HD80のご紹介
HD80シリーズは、Trillium Engineering製品の最上位クラスジンバルカメラシリーズです。FOV 0.4°の望遠カメラやズーム倍率20倍のMWIR(中赤外線)カメラなど、非常に高機能なカメラコンフィグレーションを揃えております。更にAISレシーバー搭載の海洋アプリケーション専用品もラインアップに加わりました。
無償提供される動画・画像ビューワー(Skylinkソフトウェア)により、簡単にカメラのコントロールや画像・位置データ等の取得が可能です。
特長
・防衛・商業用途に多数の実績(TRL9, HD80-AIMはTRL8)
・ダイレクトドライブモーターによりクラス最高の堅牢性と安定性を実現
・高い防水・防塵性
・可視光カメラ/赤外線カメラ(オプション)の切り替えで、24時間監視が可能
・オンボードGPS/INSが機体と対象物の位置をリアルタイムで特定
・オンボードビデオプロセッサにより画像の安定化やシーントラッキングを実現
・720p HDデジタル画像。H.264/H.265ビデオ圧縮対応
・MISB対応
・Ethernet経由での画像取得及びジンバルコントロール
機械的仕様
重量: 3.85kg ~ 5.37kg (コンフィギュレーションにより異なります。以下表ご参照ください。)
窓材: ガラス(EOカメラ)、ゲルマニウム(IRカメラ)
ダイレクトドライブブラシレスモーター使用
エンコーダー角度分解能: 0.02°
制御方式: 60Hz クローズドループ
RMSジッタ: 50µRAD~150µRAD
電気的仕様
コントロール方式:Ethernetもしくはシリアル
出力: HDデジタル もしくは アナログ
消費電力:平均25W、ピーク時100W
入力電圧: 10-30V
インターフェイス: 51pin Micro-D コネクタ (MIL-DTL-83513準拠)
GPSコネクタ: SMA
アナログビデオコネクタ:SMA
GPSアンテナ: L1アクティブアンテナ 3.3V
ソフト仕様
圧縮方式: オンボード H.264/H.265 (ビットレート変更可)
通信方式: ダイナミック/スタティック IPアドレス
動画・画像ビューア:Skylink(メーカーウェブサイトより無料ダウンロード可)。
オンボード電子制御スタビライゼーション
出力:mpeg, MISB準拠(KLVメタデータ含む)
オンボードシーントラッキング・ターゲットトラッキング
三つの動画撮影モード
レートモード: ジンバルの角度を一定に保ち撮影するモード
ジオモード: 機体の動きに影響されずに、特定の緯度・経度・高度の対象物を撮影し続けるモード
シーンモード:機体の動きに影響されずに、特定の範囲を撮影し続けるモード
GPS/INS
・IMU: カメラモジュールと同一箇所に配置
・INS精度:0.5° typical
・リアルタイムジオロケーション/ジオポイント
・高度・速度・位置情報計算処理速度:200Hz
・オンボードGPSレシーバー
・GPS及び ヘディング情報入力:シリアル/イーサネット経由
・デュアルGPSヘディング※ (※外付けアンテナモジュール使用)
品名 |
概要 |
重量 |
カメラ構成 |
FOV |
ズーム倍率 |
HD80-VV-510 |
可視カメラ/ハイグレード望遠カメラ搭載 |
4.27kg |
可視: |
可視: |
可視:30倍 |
HD80-LV-CZ-36X |
可視カメラ LWIR(遠赤外線)カメラ搭載 |
3.85kg | 可視: 720p (グローバルシャッター) IR: LWIR 640p (15-75mmレンズ) |
可視: 57.7 - 1.8度 IR: 29 – 5.9度 |
可視: 36倍 IR: 5倍 |
HD80-MV-36X |
可視カメラ MWIR(中赤外線)カメラ搭載 |
4.67kg | 可視: 720p (グローバルシャッター) IR: MWIR(中赤外線)640p カメラ (25-375mmレンズ) |
可視: 57.7 - 1.8度 IR: 22 – 1.5度 |
可視: 36倍 IR: 15倍 |
HD80-MV-36X-LP |
可視カメラ MWIR(中赤外線)カメラ レーザーポインター 搭載 |
4.67kg | 可視: 720p (グローバルシャッター) IR: MWIR(中赤外線)640p カメラ (25-375mmレンズ) |
可視: 57.7 - 1.8度 IR: 22 – 1.5度 |
可視: 36倍 IR: 15倍 |
HD80-MV-36X-LRF-LP | 可視カメラ MWIR(中赤外線)カメラ レーザーポインター レーザーレンジファインダー 搭載 |
4.71kg | 可視: 720p (グローバルシャッター) IR: MWIR(中赤外線)640p カメラ (25-375mmレンズ) |
可視: 57.7 - 1.8度 IR: 22 – 1.5度 |
可視: 36倍 IR: 15倍 |
HD80-MV-600 |
可視カメラ MWIR(中赤外線)カメラ搭載 |
4.9kg | 可視: 720p (グローバルシャッター) IR: MWIR(中赤外線)640p カメラ(30-600mmレンズ) |
可視: 54 - 4.9度 IR: 18.2 – 0.9度 |
可視: 10倍 IR: 20倍 |
HD80-MV-600-LP |
可視カメラ MWIR(中赤外線)カメラ レーザーポインター 搭載 |
4.9kg | 可視: 720p (グローバルシャッター) IR: MWIR(中赤外線)640p カメラ(30-600mmレンズ) |
可視: 54 - 4.9度 IR: 18.2 – 0.9度 |
可視: 10倍 IR: 20倍 |
HD80-AIM |
海洋アプリケーション向け 可視カメラ MWIR(中赤外線)カメラ NIR(近赤外線)カメラ AIS Receiver 搭載 |
5.37kg | 可視: 1080p (グローバルシャッター) IR: 1) MWIR(中赤外線)640p カメラ(30-600mmレンズ) 2) NIR(近赤外線)カメラ 1080p グローバルシャッター |
可視: 57.8 - 1.8度 IR: 1) 21.7 – 2.2度 2) 4.5 度 |
可視: 36倍 IR: 10倍 |
サンプル動画
Trillium HD80-VV from Rob Gilchrist on Vimeo.
Trillium HD80-MV from Rob Gilchrist on Vimeo.
製品データシート(英文)
HD80+Datasheet.pdf
HD80-AIM-Datasheet.pdf
ユーザーマニュアル
ダウンロード
Trillium Engineering製品ラインナップはこちら
