Teledyne SP Devices 12bitデジタイザ 製品ラインナップ
この記事では、弊社が取り扱いを行っておりますTeledyne SP Devices社 12bitデジタイザの製品ラインナップを紹介させていただきます。

目次
 1 Teledyne SP Devicesとは
 2 製品ラインナップ
 3 導入アプリケーション


 1 Teledyne SP Devicesとは

Teledyne SP Devices はTeledyne Groupの一員として世界トップクラスのデータ収集モジュールおよび
信号発生装置の設計及び製造を行っているスウェーデンの会社です。


同社の製品は、特許取得済みのキャリブレーション・ロジック、最新のデータ・コンバータ、最先端の
FPGA 技術を利用しており、高サンプリング・レート、高分解能の比類のない組み合わせを実現しています。
製品にはさまざまなアプリケーション向けの機能と、組み込み型のリアルタイム信号処理機能を備えており、
お客様がパフォーマンスのボトルネックを克服し、市場投入までの期間を短縮して、幅広いアプリケーション
領域でシステムレベルの優位性が得られるようにします。


 2 製品ラインナップ


<<FPGA KU040搭載製品>>

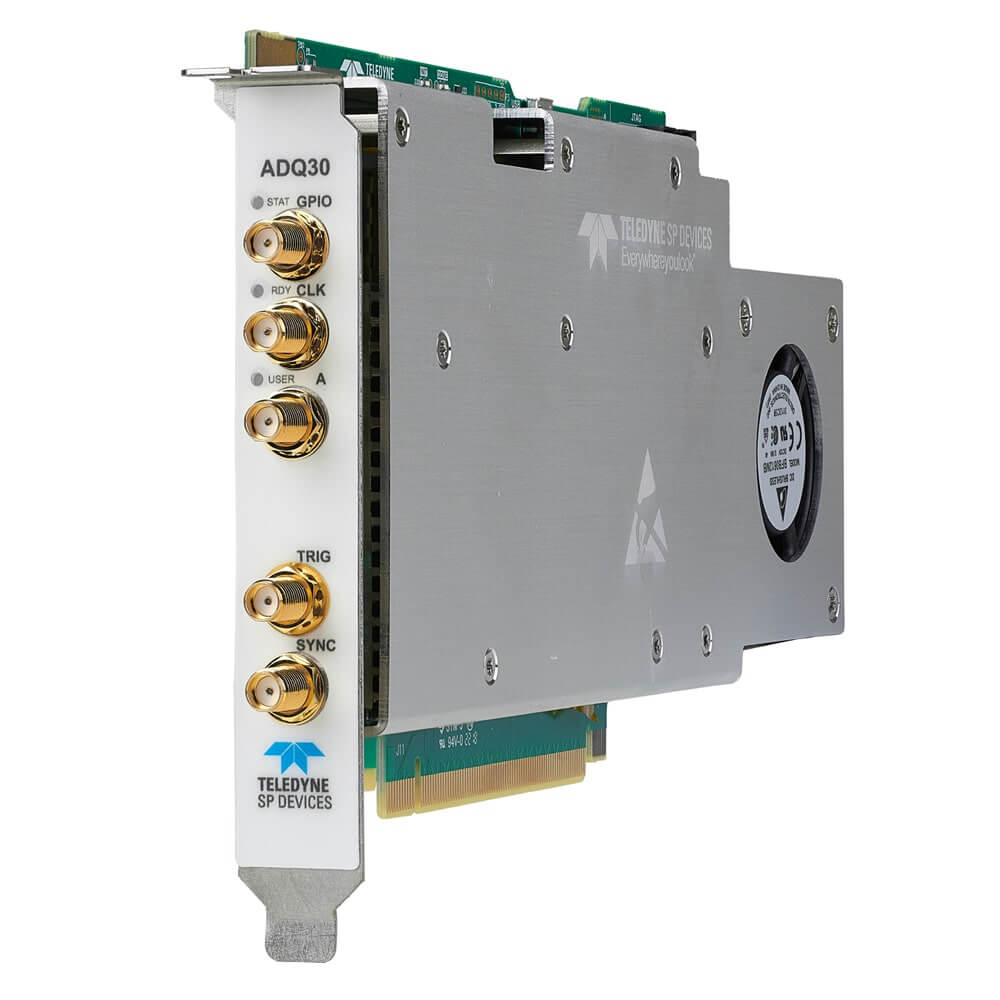

型番 ADQ30
 ADQ32-S2G5

 ADQ32-S2G0

ADQ32-PDRX
ADQ33
ADQ33-PDRX
A/D
A/D 分解能 12bit 12bit 12bit 12bit 12bit 12bit
A/D CH数 1 2/1 2/1 1 2 1
A/D サンプリング
(GSPS)
1.0 2.5/5.0 2.0/4.0 2.5 1.0 1.0
入力帯域幅(GHz)  DC to 1.0  DC to 1.0
DC to 2.5
DC to 1.0 DC to 0.76  DC to 1.0  DC to 0.76
ダイナミック特性
S/N比 56dB 57dB 57dB 71dB※ 56dB 71dB※
 スプリアスフリー・
 ダイナミックレンジ
66dBc 66dBc 66dBc N/A 66dBc N/A
機能
メモリ 8 Gbyte 8 Gbyte 8 Gbyte 8 Gbyte 8 Gbyte 8 Gbyte
FPGA KU040 KU040 KU040 KU040 KU040 KU040
Firmware
FWATD
FWPD
FWOCT
FWPDRX
InterFace
PCIe
PXIe
P2P Streaming 7 Gbyte/s 7 Gbyte/s 7 Gbyte/s 7 Gbyte/s 7 Gbyte/s 7 Gbyte/s
適用
ターゲット
アプリケーション
DFOS
SAM
DFOS
TOF-MS
SS-OCT
DFOS
TOF-MS
SS-OCT
LiDAR
TOF-MS
 Plus Data Systems
DFOS
TOF-MS
SS-OCT
LiDAR
TOF-MS
 Plus Data Systems
資料  ADQ30 ADQ32-S2G5 ADQ32-S2G0 ADQ32-PDRX ADQ33 ADQ33-PDRX

<<FPGA KU115搭載製品>>
型番 ADQ35
 ADQ35-PDRX
 ADQ36
ADQ35-WB
A/D
A/D 分解能 12bit 12bit 12bit 12bit
A/D CH数 2/1 1 4/2 2/1
A/D サンプリング
(GSPS)
5.0/1.0 5.0 2.5/5.0 5.0/10
入力帯域幅(GHz)  DC to 2.5  DC to 2.0 DC to 2.5 AC/120kHz to 9GHz
ダイナミック特性
S/N比 52dB 68dB※ 54dB 53.5dB
 スプリアスフリー・
 ダイナミックレンジ
63dBc N/A 65dBc 58dBc
機能
メモリ 8 Gbyte 8 Gbyte 8 Gbyte 8 Gbyte
FPGA KU115 KU115 KU115 KU115
Firmware
FWATD
FWPD
FWOCT
FWPDRX
InterFace
PCIe
PXIe      〇
P2P Streaming 14 Gbyte/s 14 Gbyte/s  7 Gbyte/s  14 Gbyte/s
適用
ターゲット
アプリケーション
DFOS
TOF-MS
SS-OCT
 Pluse Data Systems
LiDAR
TOF-MS
 Pluse Data Systems
 High Energy Physics
LiDAR
ATE
 C-band direct sampling
SAM
資料  ADQ35 ADQ35-PDRX ADQ36 ADQ36-WB

※ Ratio between maximum theoretical signal and noise measured with terminated input.
FWATD・・・ATD: Advanced Time Domain
FWPD・・・PD: Pulse Detection
FWOCT・・・OCT: Complete SS-OCT Solution
FWPDRX・・・PDRX: Pulse Dynamic Range Extension

 3 導入アプリケーション

Teledyne SP Devices社製品は以下のアプリケーションで導入いただいております。

  ・分析機器
  ・リモートセンシング
  ・科学機器
  ・医用画像処理

など多数で採用されています。

=======================================
製品担当: プロダクト事業推進本部 特販営業G 宮越
E-mail : mmiyakos@jepico.co.jp
TEL: 03-6362-9617(ダイヤルイン)
※上記電話番号はダイヤルインのため、担当者が対応できない場合もございます。
=======================================
