【高耐候性・難燃性】ケーブル保護チューブ コンジット PFLITSCH

 目次

 1.はじめに
 2.PFLITSCH社コンジットの特徴
 3.PFLITSCH社コンジットの仕様
 4.動画

5.カタログダウンロード

 6.さいごに
 7.ケーブルグランド関連記事
 8.お問い合わせ・サンプル希望

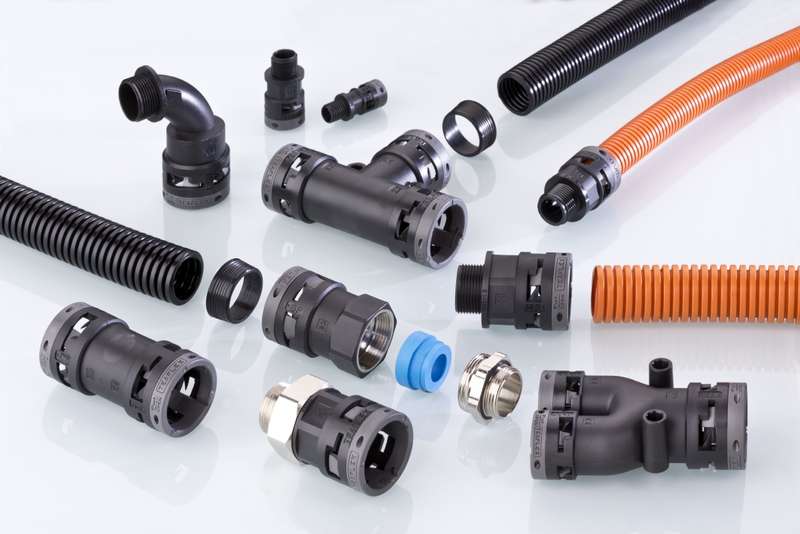

1.はじめに



2.PFLITSCH社コンジットの特徴

簡単・早い・安心な組み立て・取り外し作業を実現:
コンジットとフィッティングの組み立て・取り外しは一般的に若干手間がかかり力がいる作業ですが、PFLITSCH社は作業をより簡単に、より早く、より安心なものにします。

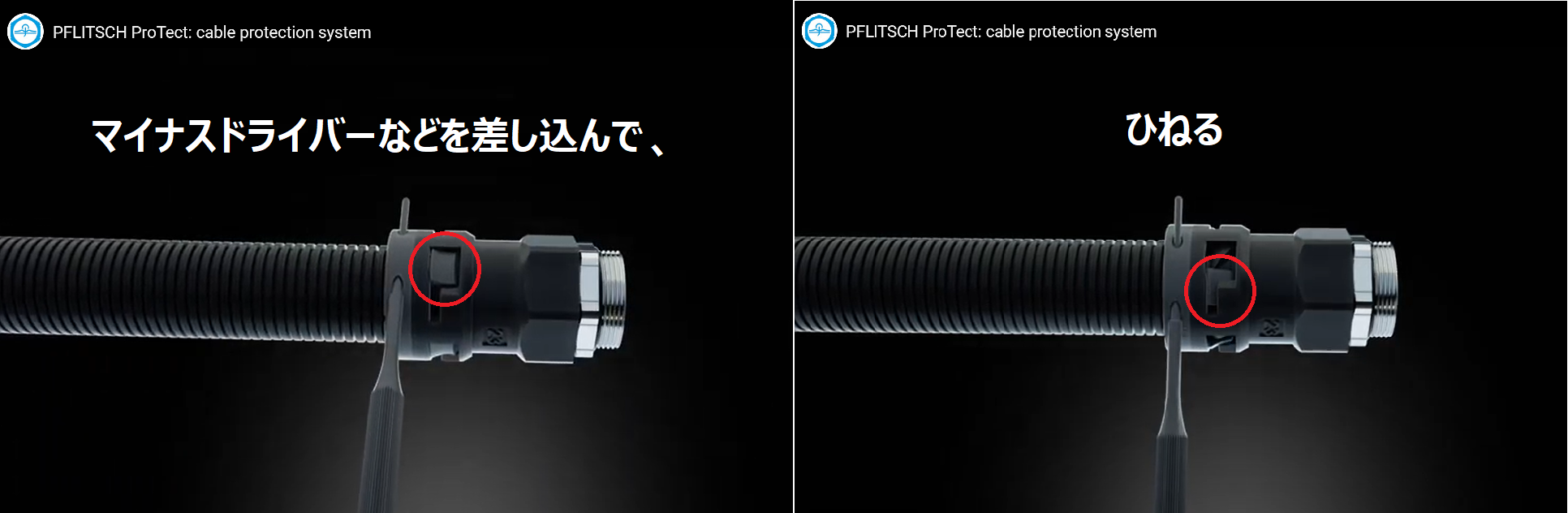

マイナスドライバ―を差し込んでツメをスライドするだけ
PFLITSCH社のProTectシリーズはフィッティングに設計された穴の部分にマイナスドライバーなどの棒状の工具を差し込んでいただき、コンジットを固定する機構となっているツメの部分をスライドさせることにより誰でも簡単に素早く組み立て・取り外しができます。ツメの部分は「カチッ」という音が鳴るポイントまでスライドすることでしっかりとロックされるため、簡単に外れてしまうなどの心配はごさいません。
固定のための部品管理や作業時の部品脱落・紛失の心配なし
また、組み立て・固定するための部品が必要ないため、組み立て時や取り外しの際に誤って部品を脱落させたり、紛失する心配がありません。

こちらの動画をご覧ください。

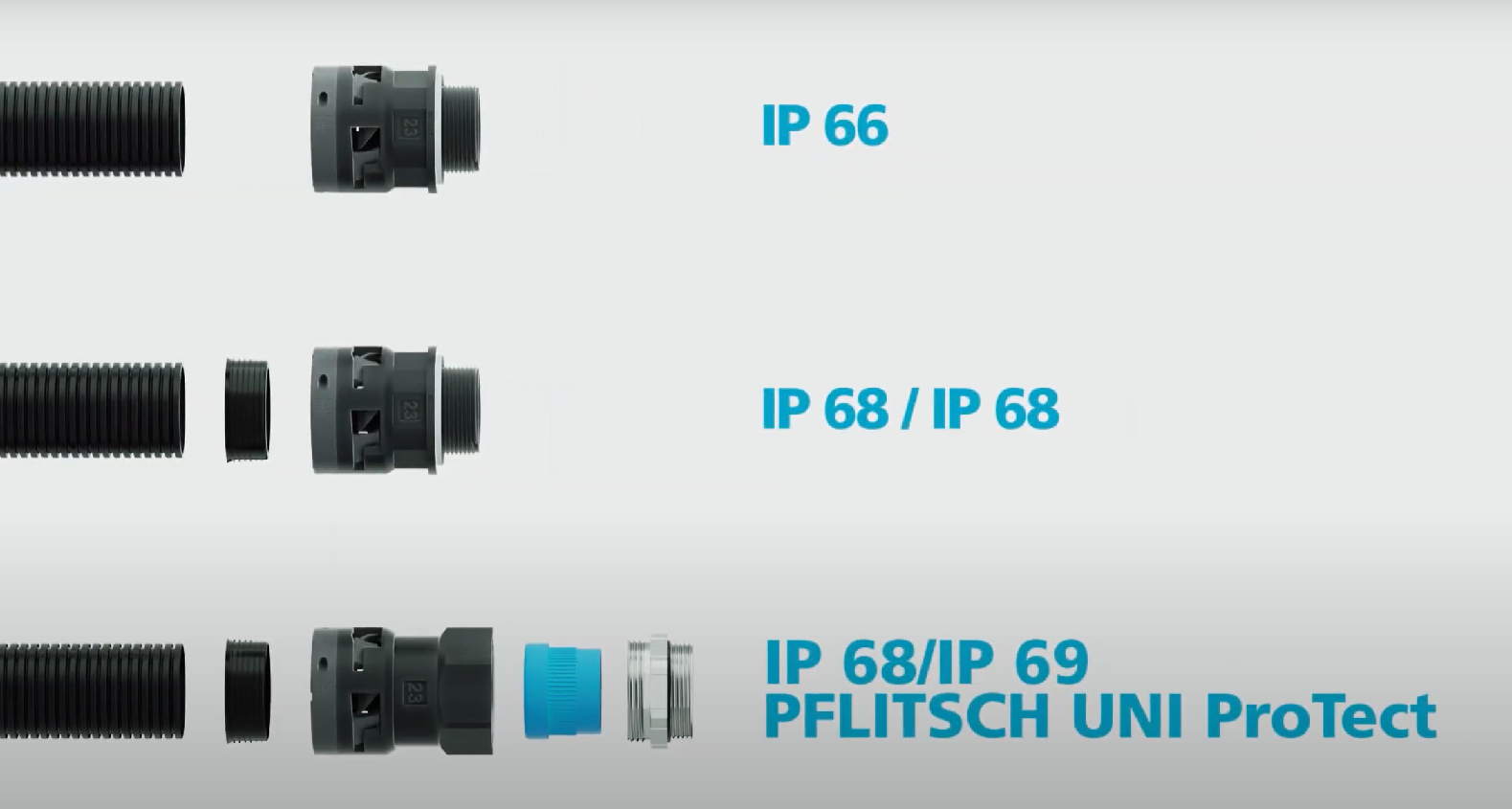

防水防塵レベル別3種類の組み合わせ:
PFLITSCHのコルゲートコンジットとフィッティングには、3つのバージョンがあります。
バージョン1
すべてのバージョンで防水防塵性能/護等級IP66を達成しています。
バージョン2
さらなる高い性能要求に対しては、シーリング部品を追加することにより、防水防塵性能/保護等級IP 68レベルに到達します。ご使用の環境やご要求に合わせて最適なソリューションをお選びいただくことが可能です。
バージョン3

さらに、PFLITSCHの UNI ProTectの最大の特徴として、ケーブルグランドメーカーとしてのこれまでのノウハウやお客様から寄せられた声をもとに、ケーブルに完全にフィットし固定するコルゲートコンジット+フィッティング+ケーブルグランドの機能を提案する頃が可能です。この最上位よびIP 69の最上位レベルに到達すると高圧洗浄も可能な状態となります。



製品仕様:

〇動作温度    :–40°C〜+105°C(一部+ 150°Cまで)
〇機械的耐性   :高い(多関節産業ロボットの激しい屈曲動作・捻回角度に耐えます)
〇耐衝撃性/振動性 :高い(鉄道車両の台車部分や連結部分での物理的な衝撃や振動に耐えます)
〇耐薬品性・耐油性:高い(幅広い酸/アルカリ、油に対する非常に優れた耐薬品性を保有しています)
〇耐候性/耐UV性 :高い(屋外使用を前提に設計されています)
〇難燃性     :欧州難燃規格EN 45545-2準拠(一部鉄道市場向けシリーズ)
〇防火性     :UL94:V0準拠
〇ハロゲンフリーおよびカドミウムフリー
〇RoHS対応

採用・実績市場:
市場1)生産設備・ロボット
生産設備/産業ロボットにおいては、その動作の特性から、非常に強く頻繁な捻回・屈曲動作に耐える必要があります。コンジット選定の基準としてねじり強度、柔軟性、耐摩耗性などの特性が決定的な選択基準となるため、特に厳しい要求のある場合にソリューションとしてご使用いただけます。

市場2)鉄道車両
鉄道車両においては搭載されている部品はその運行環境により常に熱や寒さ、紫外線などの外部環境・影響にさらされます。PFLITSCH社ProTectシリーズ製品は高信頼性のソリューションとして、低温環境下においても高い衝撃強度を保持し、欧州難燃規格EN 45545-2に準拠した高い難燃性により顧客要求に応えます。

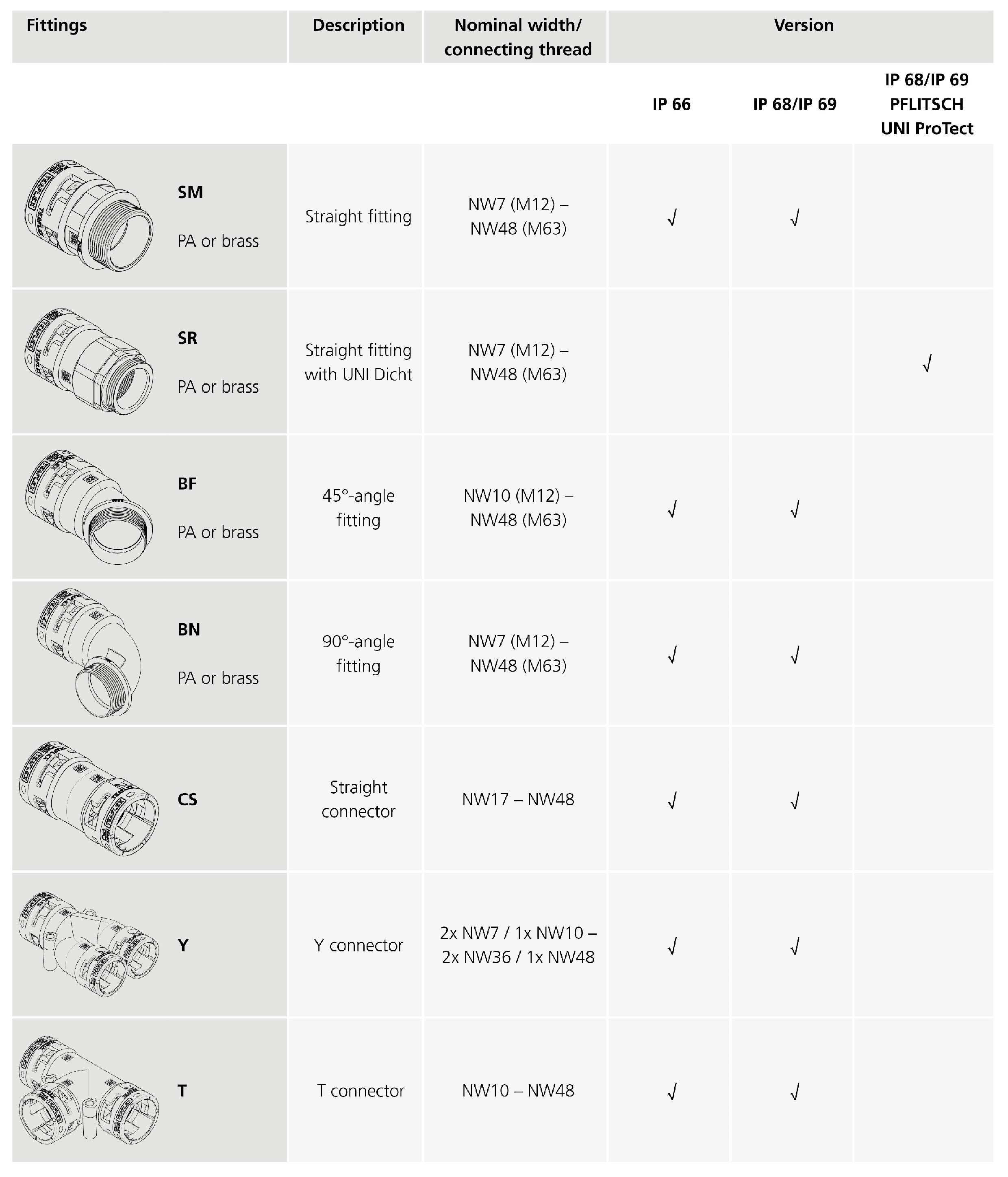

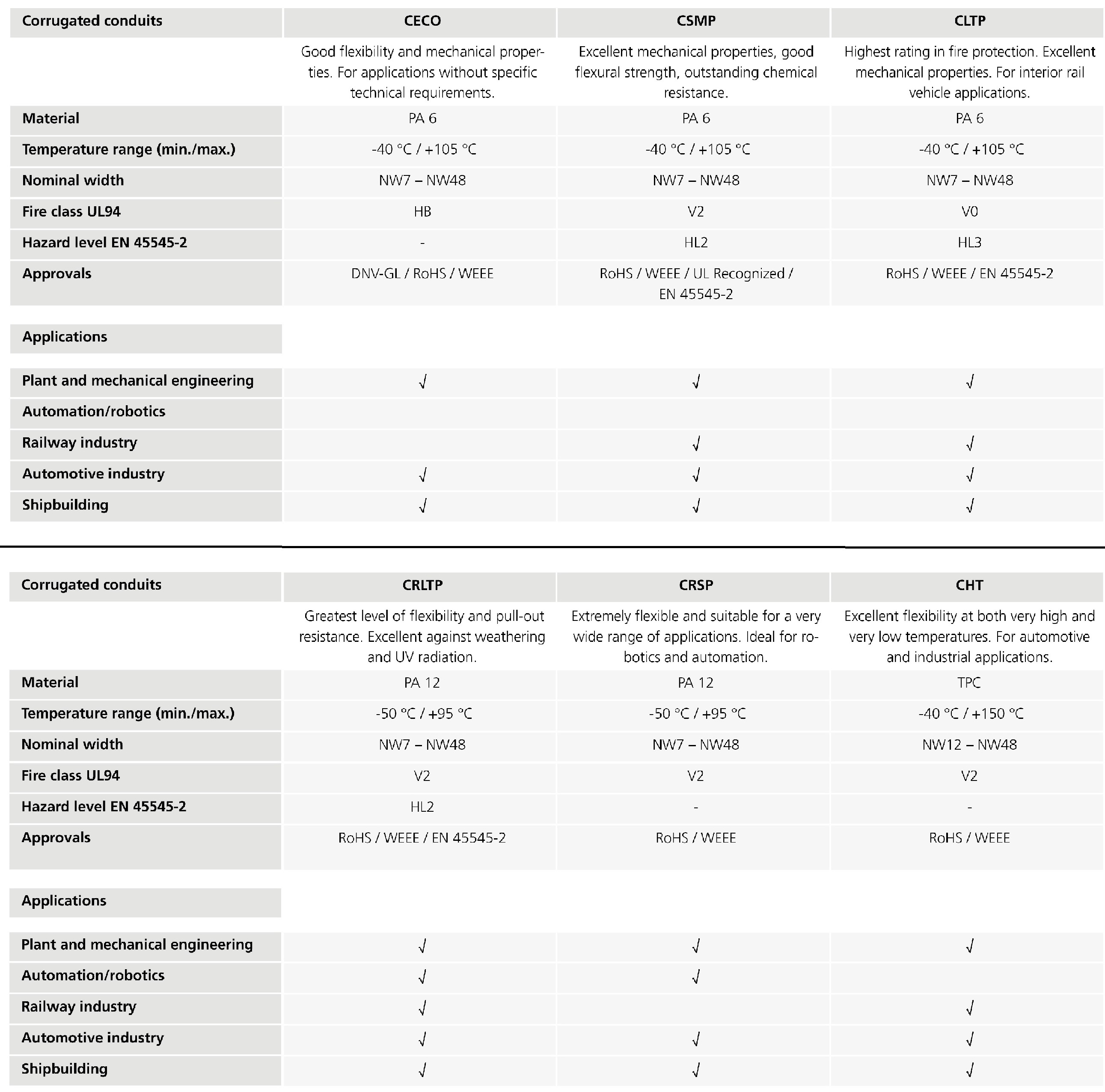

3.PFLITSCH社コンジットの仕様

PFLITSCH社のご提案するコンジットおよびフィッティングの詳細仕様は以下の通りです。




4.動画



5.カタログダウンロード

コンジット製品のラインナップ紹介ブローシャ→こちら

6.ケーブルグランド関連記事

~市場別製品紹介~
Vol.1 ケーブルグランドとは~仕組み/用途 PFLITSCH
~市場/機能別製品紹介~
Vol.2【最先端高機能&高コスパ】ケーブルグランド ブルーグローブ PFLITSCH
Vol.3【世界初】メンテナンスを劇的カンタンに!スプリットタイプ(分割型)ケーブルグランド PFLITSCH
Vol.4【世界最高峰ケーブルグランド】UNI Dicht: IP69K・張力特性・EMC対策・防爆 PFLITSCH
Vol.5【EMC対策!最高峰の減衰性をもつケーブルグランドとは?】ブルーグローブTRI PFLITSCH
Vol.6【食品加工・医薬品製造に!】高衛生標準EHEDG認証ケーブルグランド:ブルーグローブクリーンプラス PFLITSCH
Vol.7【耐環境:ガス・粉塵環境向け】防爆規格ATEX認証Exケーブルグランド PFLITSCH
Vol.8【99.9%のシールド率】最高峰EMCケーブルグランド PFLITSCH
Vol.9【鉄道車両火災安全性規格EN45545-2】難燃性ケーブルグランド Fire Protection PFLITSCH
Vol.10 ケーブルグランドのパイオニア:PFLITSCH


その他SAB社ケーブルのラインナップはこちら

ケーブルグランドにもご興味のある方はこちら

7.お問い合わせ・サンプル希望

以上、PFLITSCH社のケーブル保護チューブコンジットについての仕様と特徴についてご紹介しました。ご不明な点やお困りのことがあるお客様、またサンプルやお見積りをご希望のお客様はお気軽にお問い合わせください。
