Dialight SMD 表面実装チップLED 559シリーズ

目次

 1.SMD 表面実装チップLED 559シリーズ
 2.外径・パッケージ
         0603 / 0805  / 1206
 3.ラインナップ・型番構成
         0603 / 0805 /  1206

 4.関連記事
 5.お問い合わせ

1.表面実装チップLED 559シリーズ

Dialight社製 SMD 表面実装チップLED 559シリーズは、汎用性の高いチップLEDインジケータです。
主な特徴は以下の通りです。

• RoHS指令適合
• 自動配置装置に対応
• パッケージは2種類
 リール  : 8mmテープ、7 inchリール、1リールあたり 4,000個
 ストリップ:1ストリップあたり20個
• EIA-481-1パッケージ規格に準拠
• 発光色は全7色
   Red   /  Red-Orange   /    Orange   /  Yellow    /    Yellow-Green     /    Green   /    Blue

559シリーズは以下3種類に分かれており、以下のように外径により異なります。
• 0603:1.6mm x 0.8  mm x 0.7mm
• 0805:2.0mm x 1.25mm x 0.7mm
• 1206:3.2mm x 1.6  mm x 0.7mm


この記事では、外径・パッケージ、型番構成・ラインナップまでご紹介させていただきます。


2.外径・パッケージ

Dialight社製 SMD 表面実装チップLED 559シリーズの外径およびパッケージは次のとおりです。

0603
外径 1.6mm x 0.8mm x 0.7mm


0805
外径 2.0mm x 1.25mm x 0.7mm


1206
外径 3.2mm x 1.6mm x 0.7mm



3.ラインナップ・型番構成

Dialight社製 SMD 表面実装チップLED 559シリーズのラインナップ・型番構成は以下の通りです。

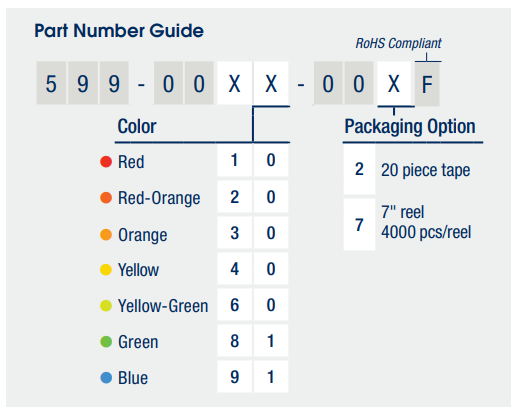

0603

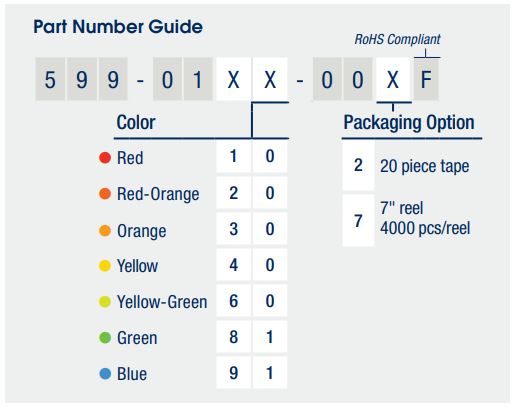

0805




1206
