【防衛市場向け 】MIL規格対応・耐環境性フィルタのご紹介

  • LINEで送る
  • このエントリーをはてなブックマークに追加
【防衛市場向け 】MIL規格対応・耐環境性フィルタのご紹介

<目次>

1. API社について
2. 同軸フィルタ ローパスフィルタ
3. 同軸フィルタ 耐環境性EMIフィルタ
4. 同軸フィルタ 表面実装EMIフィルタ
5. 関連情報
6. お問合せ


1. API社について

1968年にEMIフィルタの会社として Spectrum Control が設立され、現在はAPI  Technologiesの一部門となりました。幅広いパッケージサイズ、取付オプション、 回路構成となっており、MIL規格はMIL-PRF-15733 またはMIL-PRF-28861 に準拠しています。800個以上の QPL認定製品 、DSCC 型番製品を取り揃えており、フィルタは18 GHzまで対応しております。

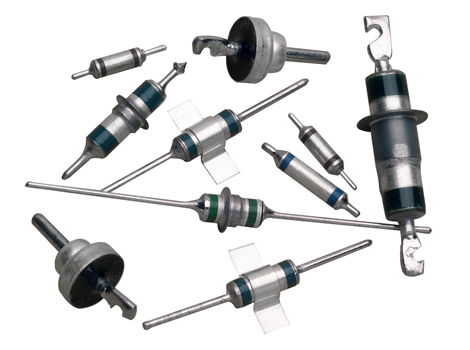

2. 同軸フィルタ ローパスフィルタ


API社が提供する同軸フィルタはMIL-PRF-15733やMIL-PRF-28861といった規格に準拠しており、幅広いサイズに対応したラインナップとなっております。800種以上のDSCC( Defense Supply Center Columbus )認定の型番がございます。対応温度は-55℃~+125℃、フィルタ機能は18GHzまで有効です。型番によっては、設置温度300℃までの高温対応の製品もございます。取付方法はソルダーイン、プッシュインなどに対応しております。また、写真のようにシルバープレートの他、金張りやRoHS対応製品も取り揃えておりますので、お気軽にお申し付けください。



3. 同軸フィルタ 耐環境性EMIフィルタ


API社が提供する耐環境性EMIフィルタのラインナップは幅広く、様々な用途にご使用いただくことが可能です。スレッドケースフィルタは10 kHz ~ 10 GHzまでのハイパフォーマンスのノイズ除去が可能です。対応電圧は50 VDC ~400 VDC/240 VAC、QPLは400 Hz、MIL-PRF-15733、 DSCC84084、MIL-PRF-28861 に対応しております。
また、樹脂シールドフィルタもMIL-F-15733 QPLのフィルタを取り揃えております。通常品であれば500 VDC/220 VAC (400 Hz)の電圧に対応しておりますが、高電流向けの製品もあり、電圧は250 VDC/240 VAC (400Hz)、定格電流は100Aまで耐性があります。高温度対応フィルタは、防衛用途だけでなく、オイル・ガス産業向けにも使用可能です。対応温度は-55℃~+175℃、MIL-PRF-15733の要求向けにショック・バイブレーション試験を175℃で1000時間行っています。こちら、RoHS対応製品もご用意しております。


4. 同軸フィルタ 表面実装EMIフィルタ


表面実装タイプの珍しいフィルタになります。SMTはんだ付けで表面実装を行います。
こちらも他同軸フィルタと同じく、温度範囲は-55℃~+125℃、RoHS対応した製品です。定格電流が10Aまでであれば、四角タイプだけでなく、筒状タイプも取り扱っております。四角タイプであれば、定格電流/電流を200VDC/20Aまで対応可能でございます。最小サイズは約(W) 1.98mm×(D)1.2mm×(H)1.2mmの小型タイプがございます。こちらの定格電圧/電流は50VDC/10Aです。
三端子型フィルタもございまして、過電圧とサージに耐える優れた機能を提供します。高電流アプリ上でフィルタ機能と、優れたはんだ付け性、はんだ熱への耐性を発揮します。サイズは4種から選択可能で、電流の容量も2つから選択可能です。パッケージリールもカタログからご希望に合わせてご選択いただけます。周波数の容量範囲は22 pF ~ 22,000 pFとなります。



5. 関連情報

API Technologies社  同軸フィルタ ウェブサイト
https://www.apitech.com/products/emi-filters-components-magnetics/discrete-coaxial-filters/

API Technologies社 ウェブサイト
https://www.apitech.com/

API Technologies社 製品ページ
https://www.jepico.co.jp/products/search/product07/item_19

6. お問合せ

詳細情報やご相談は、弊社お問い合わせフォームもしくは以下まで直接お問い合わせをお願い致します。

担当部門: ディフェンスアビエーション部 古町
連絡先 : 03-6362-0411 (部代表)
メール : m_furumachi@jepico.co.jp
